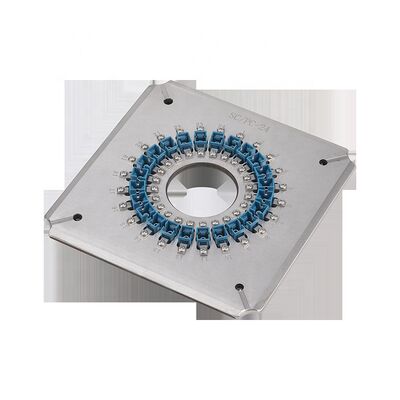

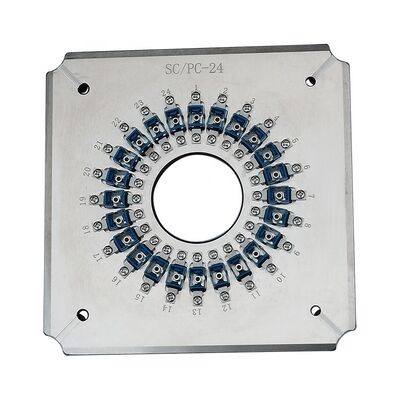

24 Порт SC UPC Оптическая шлифовка из твердой нержавеющей стали S136 и потеря вставки ≤ 0,20 дБ
Подробная информация о продукте
| Тип: | Машина продукции оптического волокна | Вес нетто: | 1,2 кг |
|---|---|---|---|
| материал: | Закаленная нержавеющая сталь s136. | Размер: | 174ммx174ммx26мм |
| Количество волокна: | 24 | Вносимая потеря: | ≤0,20 дБ |
| Возвратная потеря: | ≥55 дБ (ПК) ≥60 дБ (APC) | Диаметр оборотов: | 2,5 мм |
| Емкость: | 24 позиции | Конечная грань: | СКП |
| Тип разъема: | SC UPC | Измерение: | 174*174*26 мм |
| Вес брутто: | 1,5 килограмма | break: | 5-25 мм |
| Смещение вершины: | 0-50 мкм | ||
| Выделить |
24-портовое приспособление для полировки,Приспособление для полировки оптоволокна из закаленной нержавеющей стали S136,Вносимые потери ≤0 |
||
Описание продукта
- специально предназначенные для соединителей SC/UPC
- Легкая смена с помощью простой, гибкой работы

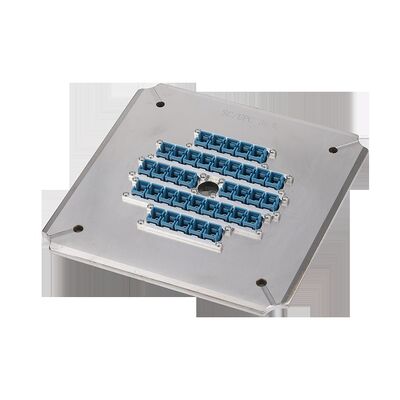

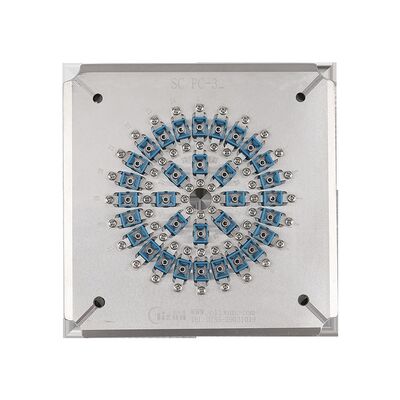

- Высокая эффективность: полирует до 24, 32 или 36 разъемов в цикле
- Урожайность первого прохождения для качества конечной поверхности достигает 98% 100%
- Структура IPC с независимым сжатием для каждого соединителя
- Показатель пропуска интерференций ≥98% (обычно 100% по стандартам IEC)
- Убыль возвращения UPC ≥55dB, потеря вставки ≤0,20dB (типичная)
- Заменяемые аксессуары для продления срока службы
| Модель | SC-UPC-24 | SC-UPC-32 | SC-UPC-36 |
|---|---|---|---|
| Бренд | CLX | CLX | CLX |
| Тип соединителя | SC UPC | SC UPC | SC UPC |
| Окончательное лицо | UPC | UPC | UPC |
| Диаметр феррулы | 2.5 мм | 2.5 мм | 2.5 мм |
| Мощность | 24 позиции | 32 позиции | 36 позиций |
| Потеря вставки | ≤ 0,20 дБ | ≤ 0,20 дБ | ≤ 0,20 дБ |
| Возвратные потери | ≥ 55 дБ (PC) | ≥ 55 дБ (PC) | ≥ 55 дБ (PC) |
| Применение | Сборные соединители SC UPC для полирования | Сборные соединители SC UPC для полирования | Сборные соединители SC UPC для полирования |
| Материал | Нержавеющая сталь | ||
| Размер (L*W*H) | 174*174*26 мм | ||
| Чистая масса / валовая | 10,3 кг / 1,5 кг | ||
| Подходящие машины | Полирующая машина CLX-02E, полирующая машина Seikoh Giken SFP-550 и аналогичные машины | ||
| Тип соединителя | SM/UPC | SM/APC | MM/UPC |
|---|---|---|---|
| Потеря вставки | ≤ 0,20 дБ | ≤ 0,20 дБ | ≤ 0,50 дБ |
| Возвратные потери | ≥ 55 дБ | ≥ 60 дБ | ≥ 30 дБ |
| Нет, нет, нет. | Параметры | Критерий UPC | Критерий APC |
|---|---|---|---|
| 1 | Радиус кривизны | 5-25 мм | 5-12 мм |
| 2 | Оффсет вершины | 0-50 мкм | 0-50 мкм |
| 3 | Высота волокна | -100 ~ +50 мкм | -100 ~ +50 мкм |
| 4 | Угол | n/a | 80,00+/-0,50° |
Основные характеристики продукта
Высокоточное приспособление для полировки волокон SC UPC с 24 портами из закаленной стали S136 для обеспечения долговечности. Достигает вносимых потерь ≤0,20 дБ, обратных потерь ≥55 дБ и выхода на первом проходе 98–100%. Индивидуальные приспособления и гарантия 1 год.
