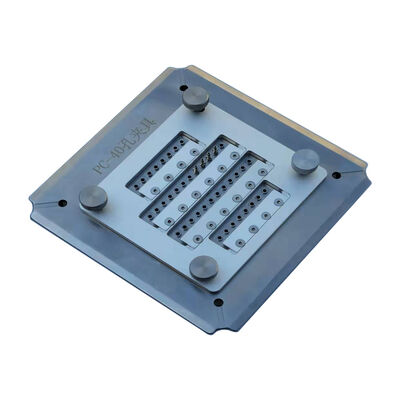

40 Порт оптоволоконный полировщик с нержавеющей сталью S136 для потери вставки ≤ 0,20 дБ
Подробная информация о продукте
| материал: | Нержавеющая сталь S136 | Размеры: | 174x174x7,2 мм |
|---|---|---|---|
| Вес нетто: | 1,5 кг | Вносимая потеря: | ≤0,20 дБ |
| Возвратная потеря: | ≥55 дБ | Количество волокна: | 40 |
| Диаметр оптоволокна: | 2,5 мм | Вносимая потеря SM/UPC: | ≤0,20 дБ |
| Вносимая потеря SM/APC: | ≤0,20 дБ | Вносимая потеря ММ/UPC: | ≤0,50 дБ |
| Возвратные потери SM/UPC: | ≥55 дБ | Возвратные потери SM/APC: | ≥60db |
| Возвратная потеря ММ/UPC: | ≥30 дБ | break: | 5-25 мм (БКП), 5-12 мм (БТР) |
| Смещение вершины: | 0-50 мкм | ||
| Выделить |
Приспособление для полировки с 40 портами,Приспособление для полировки оптоволокна из нержавеющей стали S136,Вносимые потери ≤0 |
||
Описание продукта

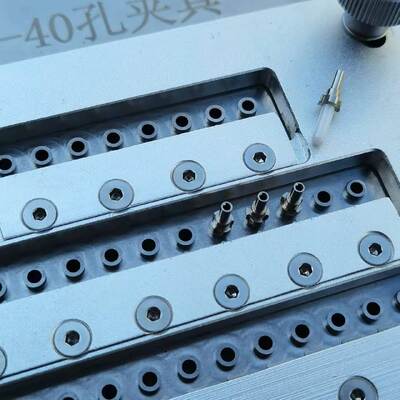

- Разработан для FC, SC, ST, LC/PC 2,5 мм оптоволоконные разъемы
- Легко менять гигсы с простой, гибкой эксплуатацией
- Высокая эффективность - полирует до 40 соединительных швов за один цикл
- Урожайность первого прохождения для качества конечной поверхности достигает 98% 100%
- Структура IPC с независимым сжатием для каждого соединителя
- Потеря возврата UPC ≥ 55 дБ, потеря вставки ≤ 0,20 дБ (типичная)
- Заменяемые аксессуары значительно продлевают срок службы
- Конструкции на заказ доступны для разъемов SC, FC, ST в соответствии с требованиями клиента
| Модель | ПК |
|---|---|
| Размер | 174 мм х 174 мм х 7,2 мм |
| Чистая масса | 1.5 кг |
| Масса упаковки | 10,7 кг |
| Материалы | Нержавеющая сталь S136 |
| Применение | Удерживать волоконно-оптические соединители |
| Диаметр феррулы из волокон | 2.5 мм |
| Потеря вставки | ≤ 0,20 дБ |
| Возвратные потери | ≥ 55 дБ |
| Количество волокон | 40 |
| МОК | 1 шт. |
| Тип соединителя | SM/UPC | SM/APC | MM/UPC |
|---|---|---|---|
| Потеря вставки | ≤ 0,20 дБ | ≤ 0,20 дБ | ≤ 0,50 дБ |
| Возвратные потери | ≥ 55 дБ | ≥ 60 дБ | ≥ 30 дБ |
| Нет, нет, нет. | Параметры | Критерий UPC | Критерий APC |
|---|---|---|---|
| 1 | Радиус кривизны | 5-25 мм | 5-12 мм |
| 2 | Оффсет вершины | 0-50 мкм | 0-50 мкм |
| 3 | Высота волокна | -100 ~ +50 мкм | -100 ~ +50 мкм |
| 4 | Угол | n/a | 80,00+/-0,50° |
Основные характеристики продукта
Полирует до 40 разъемов FC/SC/ST за цикл с вносимыми потерями ≤0,20 дБ и обратными потерями ≥55 дБ. Закаленная сталь S136 обеспечивает долговечность и выход продукта с первого прохода 98–100%. Доступны индивидуальные дизайны.
