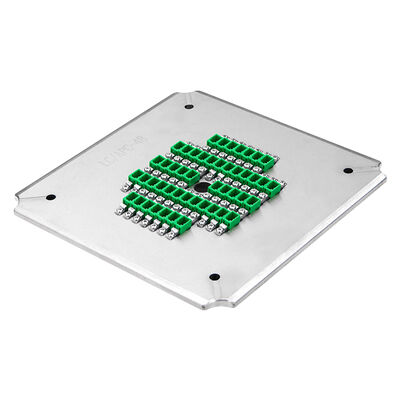

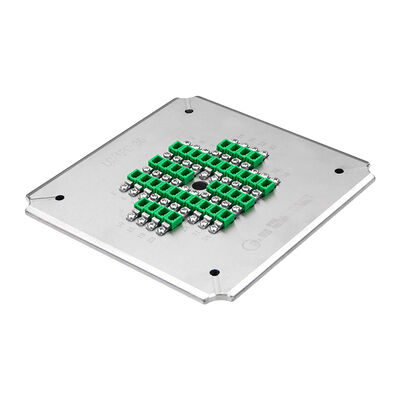

24 ядра LC-APC полировки с нержавеющей сталью S2316 для высокоэффективной волоконно-оптической полировки
Подробная информация о продукте
| Количество волокна: | 24 | Масса: | 1,5 кг |
|---|---|---|---|
| Размеры: | 174mm*174mm*26mm | Тип разъема: | LC APC |
| Конечная грань: | Апк | Диаметр оборотов: | 1,25 мм |
| Емкость: | 24 позиции | Вносимая потеря: | ≤0,20 дБ |
| Возвратная потеря: | ≥60 дБ (ПК) | материал: | Нержавеющая сталь |
| Вес нетто: | 1,3 килограмма | Вес брутто: | 1,5 килограмма |
| break: | 5-25 мм | Смещение вершины: | 0-50 мкм |
| Высота волокна: | -100~+50 мкм | ||
| Выделить |
Приспособление для полировки с 24 ядрами,Приспособление для полировки оптоволокна из нержавеющей стали S2316,Высокоэффективный полировальный держатель LC-APC |
||
Описание продукта
- специально разработанные для соединителей LC/APC
- Легкая замена гига с простой, гибкой эксплуатацией
- Высокая эффективность: полировка 24, 36 или 48 разъемов в цикл
- Урожайность первого прохождения для качества конечной поверхности достигает 98%-100%
- Структура IPC с независимым сжатием для каждого соединителя
- Потеря возвращения APC ≥ 60 дБ, потеря вставки ≤ 0,20 дБ (типичная)
- Заменяемые аксессуары продлевают срок службы

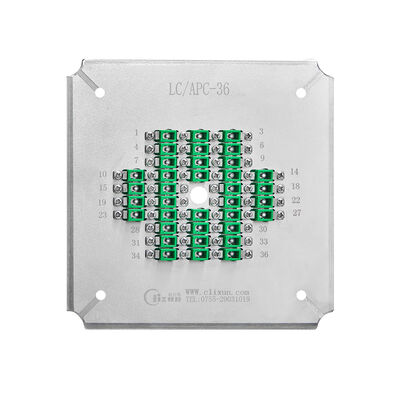

| Модель | LC-APC-24 | LC-APC-36 | LC-APC-48 |
|---|---|---|---|
| Бренд | CLX | CLX | CLX |
| Тип соединителя | LC APC | LC APC | LC APC |
| Окончательное лицо | АПК | АПК | АПК |
| Диаметр феррулы | 1.25 мм | 1.25 мм | 1.25 мм |
| Мощность | 24 позиции | 36 позиций | 48 позиций |
| Потеря вставки | ≤ 0,20 дБ | ≤ 0,20 дБ | ≤ 0,20 дБ |
| Возвратные потери | ≥ 60 дБ (PC) | ≥ 60 дБ (PC) | ≥ 60 дБ (PC) |
| Применение | Полировка смонтированных соединителей LC APC | Полировка смонтированных соединителей LC APC | Полировка смонтированных соединителей LC APC |
| Материал | Нержавеющая сталь | ||
| Размер (L*W*H) | 174*174*26 мм | ||
| Чистая масса / валовая | 10,3 кг / 1,5 кг | ||
| Подходящие машины | Полирующая машина CLX-02E, полирующая машина Seikoh Giken SFP-550 и аналогичные машины | ||
| Тип соединителя | SM/UPC | SM/APC | MM/UPC |
|---|---|---|---|
| Потеря вставки | ≤ 0,20 дБ | ≤ 0,20 дБ | ≤ 0,50 дБ |
| Возвратные потери | ≥ 55 дБ | ≥ 60 дБ | ≥ 30 дБ |
| Параметр | Критерий UPC | Критерий APC |
|---|---|---|
| Радиус кривизны | 5-25 мм | 5-12 мм |
| Оффсет вершины | 0-50 мкм | 0-50 мкм |
| Высота волокна | -100 ~ +50 мкм | -100 ~ +50 мкм |
| Угол | n/a | 80,00+/-0,50° |
Основные характеристики продукта
Высокоточное 24-ядерное полировальное приспособление LC-APC обеспечивает исключительное качество конечной поверхности с обратными потерями ≥60 дБ и вносимыми потерями ≤0,20 дБ. Имеет износостойкую стальную конструкцию, структуру IPC для независимого сжатия и настраиваемые параметры. Достигает выхода 98-100% с первого прохода при простоте эксплуатации.
