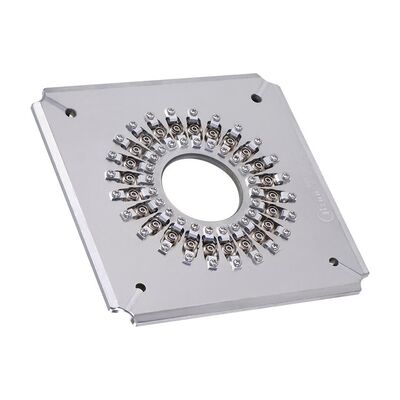

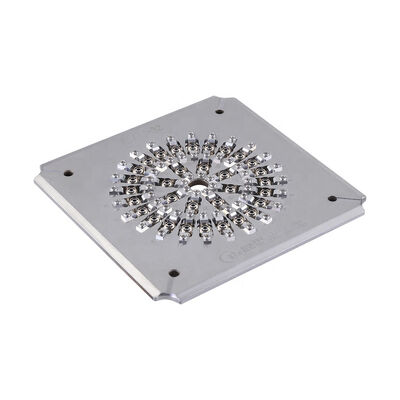

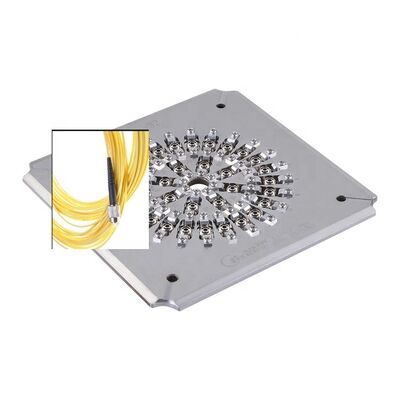

FC UPC 32 Корневой соединитель полировки патча шнура оптического волокна полировки фиксатор
Эта высокоустойчивая фиксация/жиг для полировки волокон обеспечивает исключительное качество поверхности для полировки оптических соединителей.
Обзор продукции
Изготовленный из высококачественной теплообработанной стали, этот стальной полировщик S2316 предлагает длительный срок службы и долговечность.СТ, и LC, с возможностью настройки для удовлетворения конкретных требований клиентов.
Ключевые особенности
- Специально предназначенные для соединителей FC/PC
- Легкая замена гига с простой, гибкой эксплуатацией
- Высокая эффективность: полирует до 24, 32 или 36 разъемов в цикле
- Урожайность первого прохождения для качества конечной поверхности достигает 98% 100%
- Структура IPC с независимым сжатием для каждого соединителя
- Показатель пропуска интерференций ≥98% (обычно 100% по стандартам IEC)
- Потеря возвращения ПК ≥55 дБ, потеря вставки ≤0,20 дБ (типичная)
- Заменяемые аксессуары для продления срока службы
Технические спецификации
| Модель |
FC-PC-24 |
FC-PC-32 |
FC-PC-36 |
| Бренд |
CLX |
CLX |
CLX |
| Тип соединителя |
FC PC |
FC PC |
FC PC |
| Окончательное лицо |
ПК |
ПК |
ПК |
| Диаметр феррулы |
2.5 мм |
2.5 мм |
2.5 мм |
| Мощность |
24 позиции |
32 позиции |
36 позиций |
| Потеря вставки |
≤ 0,20 дБ |
≤ 0,20 дБ |
≤ 0,20 дБ |
| Возвратные потери |
≥ 55 дБ (PC) |
≥ 55 дБ (PC) |
≥ 55 дБ (PC) |
| Применение |
Коннекторы FC PC, собранные для полировки |
Коннекторы FC PC, собранные для полировки |
Коннекторы FC PC, собранные для полировки |
Материал:Нержавеющая сталь
Размер (L*W*H):174*174*26 мм
Чистая масса / валовая масса:10,5 кг / 2,0 кг
Подходящие машины:Полирующая машина CLX-02E, полирующая машина Seikoh Giken SFP-550 и аналогичные машины
Получите бесплатную цитату через нас >>> GO
Производительность полировки
Полированные коннекторные отверстия
Высококачественная полировка конечной поверхности без белых пятен или царапин.
Результаты испытаний по потерям вставки и возвращения
| Тип соединителя |
SM/UPC |
SM/APC |
MM/UPC |
| Потеря вставки |
≤ 0,20 дБ |
≤ 0,20 дБ |
≤ 0,50 дБ |
| Возвратные потери |
≥ 55 дБ |
≥ 60 дБ |
≥ 30 дБ |
Результаты тестов по геометрии
| Нет, нет, нет. |
Параметры |
Критерий UPC |
Критерий APC |
| 1 |
Радиус кривизны |
5-25 мм |
5-12 мм |
| 2 |
Оффсет вершины |
0-50 мкм |
0-50 мкм |
| 3 |
Высота волокна |
-100 ~ +50 мкм |
-100 ~ +50 мкм |
| 4 |
Угол |
n/a |
80,00+/-0,50° |
Профиль компании
Shenzhen Chuanglixun Optoelectronic Equipment Co., Ltd.
Основанная в 2010 году, мы являемся компанией по производству оборудования для оптической связи, которая интегрирует исследования и разработки, производство, послепродажное обслуживание и технические услуги.,Наша команда предлагает эффективные решения технических проблем, возникающих при производстве оптических соединителей.
