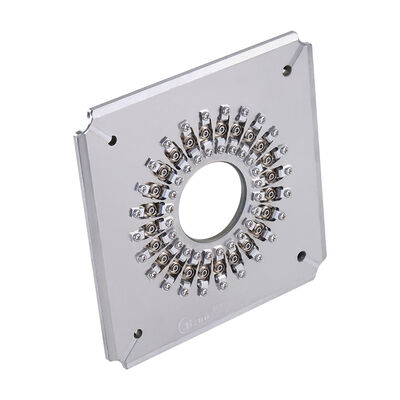

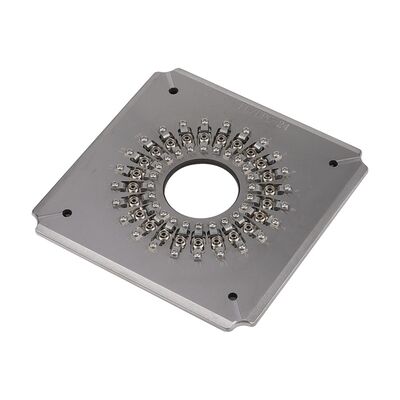

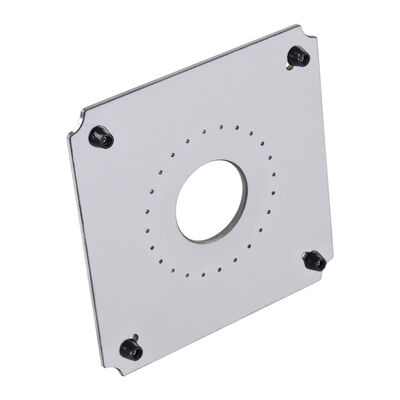

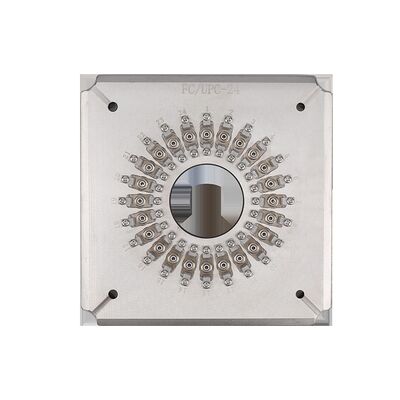

Name: 24 Порт-ФК UPC Оптические волокна для полировки с твердой нержавеющей сталью S136 для высокоэффективной полировки соединителей
Brand: Shenzhen Chuanglixun Optoelectronic Equipment Co., Ltd.
SKU: ФК УПК-24, ФК УПК-24
Price: 220.23 USD
Availability: InStock

24 Порт-ФК UPC Оптические волокна для полировки с твердой нержавеющей сталью S136 для высокоэффективной полировки соединителей

MOQ

$210.23-230.51

цена

Характеристики Галерея Характер продукции Спросите цитату

Характеристики

материал: Закаленная нержавеющая сталь s136.

Размеры: 174ммx174ммx5,1 мм

Масса: 1,2 кг

Количество волокна: 24

Тип разъема: ПК FC

Конечная грань: ПК

Диаметр оборотов: 2,5 мм

Емкость: 24 позиции

Вносимая потеря: ≤0,20 дБ

Возвратная потеря: ≥55 дБ (ПК)

break: 5-25 мм

Смещение вершины: 0-50 мкм

Высота волокна: -100~+50 мкм

Угол: 8,00+/-0,50°

Выход за первый проход: 98%～100%

Выделить:

24-портовое приспособление для полировки

Приспособление для полировки оптоволокна из закаленной нержавеющей стали S136

Высокоэффективный полировальный держатель

Основная информация

Место происхождения: Гуандун, Китай

Фирменное наименование: chuanglixun

Номер модели: ФК УПК-24, ФК УПК-24

Оплата и доставка Условия

Галерея

Характер продукции

24 Порт Ф.С. UPC Полировка из оптических волокон

Высокопроизводительное оборудование для полировки оптических волокон, предназначенное для соединителей FC UPC, обеспечивающее исключительное качество поверхности и стабильность для производства оптических соединителей.

Обзор продукции

Этот высокоточный фиксатор для полировки волокон обеспечивает высокую стабильность и превосходное качество поверхности.Доступен в различных конфигурациях для SC, FC, ST, LC разъемы и индивидуальные конструкции.

Ключевые особенности

специально предназначенные для соединителей FC/PC
Легкая смена с помощью простой, гибкой работы
Высокая эффективность: полирует до 24, 32 или 36 разъемов в цикле
Урожайность первого прохождения для качества конечной поверхности достигает 98% 100%
Структура IPC с независимым сжатием для каждого соединителя
Уровень пропуска интерференций ≥98% (типичный 100% по стандартам IEC)
Потеря возвращения ПК ≥55 дБ, потеря вставки ≤0,20 дБ (типичная)
Заменяемые аксессуары для продления срока службы

Технические спецификации

Параметр	FC-PC-24	FC-PC-32	FC-PC-36
Бренд	CLX	CLX	CLX
Тип соединителя	FC PC	FC PC	FC PC
Окончательное лицо	ПК	ПК	ПК
Диаметр феррулы	2.5 мм	2.5 мм	2.5 мм
Мощность	24 позиции	32 позиции	36 позиций
Потеря вставки	≤ 0,20 дБ	≤ 0,20 дБ	≤ 0,20 дБ
Возвратные потери	≥ 55 дБ (PC)	≥ 55 дБ (PC)	≥ 55 дБ (PC)
Материал	Нержавеющая сталь
Размер (LWH)	17417426 мм
Чистая масса / валовая	10,5 кг / 2,0 кг
Подходящие машины	Полировальная машина CLX-02E, полировальная машина Seikoh Giken SFP-550 и аналогичное оборудование

Получите бесплатный котировку через нас >>> GO

Результаты работы полировки

Полированные коннекторные отверстия:

Высококачественная полировка конечного лица без белых пятен или царапин, четко видимые края волокна.

Результаты испытаний по потерям вставки и возвращения:

Тип соединителя	SM/UPC	SM/APC	MM/UPC
Потеря вставки	≤ 0,20 дБ	≤ 0,20 дБ	≤ 0,50 дБ
Возвратные потери	≥ 55 дБ	≥ 60 дБ	≥ 30 дБ

Результаты геометрических испытаний:

Параметр	Критерий UPC	Критерий APC
Радиус кривизны	5-25 мм	5-12 мм
Оффсет вершины	0-50 мкм	0-50 мкм
Высота волокна	-100 ~ +50 мкм	-100 ~ +50 мкм
Угол	n/a	80,00+/-0,50°

Получите бесплатный котировку через нас >>> GO

Профиль производителя

Shenzhen Chuanglixun Optoelectronic Equipment Co., Ltd.

Основанная в 2010 году, мы являемся компанией по производству оборудования для оптических коммуникаций, объединяющей исследования и разработки, производство, послепродажное обслуживание и технические услуги.комплексная послепродажная поддержка, и бесплатную техническую помощь для решения задач производства волоконно-оптических соединителей.

Часто задаваемые вопросы

Вы завод или торговец?

Мы фабрика.

Каков ваш MOQ?

MOQ 1 шт.

Вы предоставляете образцы услуг?

Да, мы предоставляем образцы.

Как ты собираешься отправить меня?

Мы отправляем по DHL или FedEx в течение 4-6 дней, с расширенными сроками в зависимости от количества заказов.

Как мы заплатим?

Заранее бронирование или несколько способов оплаты, включая T/T и T/L.

Как долго действует гарантия на ваш продукт?

Гарантия 1 год с бесплатным ремонтом (за исключением расходных материалов).

Вы предоставляете индивидуальные услуги?

Да, мы предоставляем индивидуальные услуги в соответствии с требованиями клиентов.

Получите бесплатный котировку через нас >>> GO
