Закаленная нержавеющая сталь S136 Полирующая конструкция из оптических волокон с 24 32 36 портами и потерями вставки ≤ 0,20 дБ для разъемов SC UPC

1
MOQ
Закаленная нержавеющая сталь S136 Полирующая конструкция из оптических волокон с 24 32 36 портами и потерями вставки ≤ 0,20 дБ для разъемов SC UPC
Характеристики Галерея Характер продукции Спросите цитату
Характеристики
Характеристики
материал: Закаленная нержавеющая сталь s136.
Размер: 174ммx174ммx26мм
Вес нетто: 1,5 кг
Количество волокна: 24,32,36
Вносимая потеря: ≤0,20 дБ
Возвратная потеря: ≥55 дБ (ПК), ≥60 дБ (APC)
Диаметр оборотов: 2,5 мм
Емкость: 24 позиции, 32 позиции, 36 позиций
Конечная грань: ПК
break: 5-25 мм (БКП), 5-12 мм (БТР)
Смещение вершины: 0-50 мкм
Высота волокна: -100~+50 мкм
Угол: 8,00+/-0,50° (APC)
Выход за первый проход: 98%～100%
Скорость прохождения помех: ≥98%
Выделить:

Полировальное приспособление из закаленной нержавеющей стали S136

,

Приспособление для полировки оптоволокна на 24

,

32
Основная информация
Место происхождения: Гуандун, Китай
Фирменное наименование: chuanglixun
Номер модели: СК/ПК, СК/УПК, СК/ПК, СК/УПК
Оплата и доставка Условия
Характер продукции
Оптические волокна SC UPC

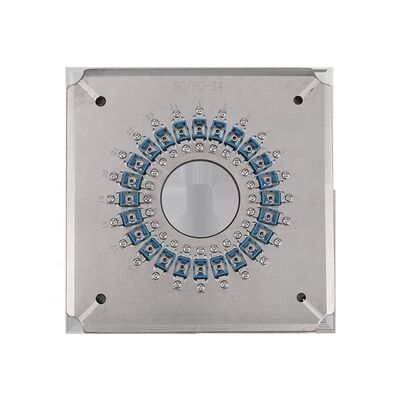

Этот высокоустойчивый фиксатор для полировки волокон обеспечивает исключительное качество поверхности для соединителей SC, FC, ST и LC. Изготовлен из термообработанной закаленной стали S2316 / S136 для продления срока службы.
Закаленная нержавеющая сталь S136 Полирующая конструкция из оптических волокон с 24 32 36 портами и потерями вставки ≤ 0,20 дБ для разъемов SC UPC 0
Ключевые особенности
  • Специально разработанные для соединителей SC/PC с легкой сменой подшипника
  • Высокая эффективность: полировка 24, 32 или 36 разъемов в цикл
  • Урожайность первого прохождения достигает 98-100% для качества конечного листа
  • Структура IPC с независимым сжатием для каждого соединителя
  • Отличная производительность: потеря обратной связи APC ≥60dB, потеря обратной связи UPC ≥55dB
  • Потеря вставки ≤ 0,20 дБ (типичная)
  • Заменяемые аксессуары продлевают срок службы
  • Конфигурации на заказ для разъемов SC, FC, ST, LC

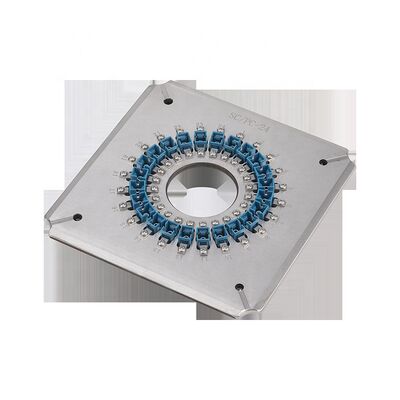

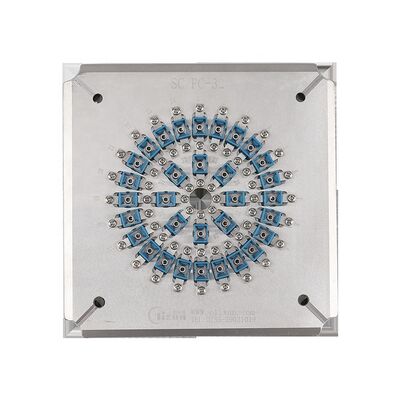

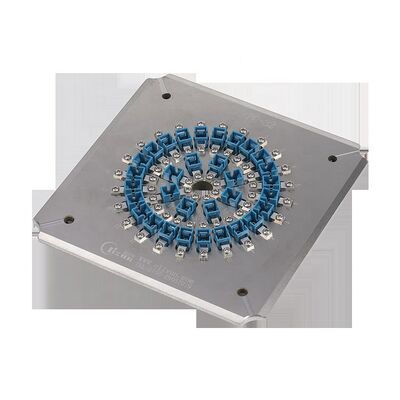

Закаленная нержавеющая сталь S136 Полирующая конструкция из оптических волокон с 24 32 36 портами и потерями вставки ≤ 0,20 дБ для разъемов SC UPC 1 Закаленная нержавеющая сталь S136 Полирующая конструкция из оптических волокон с 24 32 36 портами и потерями вставки ≤ 0,20 дБ для разъемов SC UPC 2 Закаленная нержавеющая сталь S136 Полирующая конструкция из оптических волокон с 24 32 36 портами и потерями вставки ≤ 0,20 дБ для разъемов SC UPC 3
Технические спецификации
Модель SC-PC-24 SC-PC-32 SC-PC-36
Бренд CLX CLX CLX
Тип соединителя SC PC SC PC SC PC
Окончательное лицо ПК ПК ПК
Диаметр феррулы 2.5 мм 2.5 мм 2.5 мм
Мощность 24 позиции 32 позиции 36 позиций
Потеря вставки ≤ 0,20 дБ ≤ 0,20 дБ ≤ 0,20 дБ
Возвратные потери ≥ 55 дБ (APC) ≥ 55 дБ (APC) ≥ 55 дБ (PC)
Материал Нержавеющая сталь S136
Размер (L*W*H) 174*174*26 мм
Чистая масса / валовая 10,5 кг / 2,0 кг
Подходящие машины Полирующая машина CLX-02E, полирующая машина Seikoh Giken SFP-550 и аналогичные машины
Получите бесплатную цитату
Результаты работы полировки
Полированные коннекторные отверстия:
Закаленная нержавеющая сталь S136 Полирующая конструкция из оптических волокон с 24 32 36 портами и потерями вставки ≤ 0,20 дБ для разъемов SC UPC 4
Высококачественная полировка конечного лица без белых пятен, без царапин и четко видимых краев волокна.
Результаты испытаний по потерям вставки и возвращения:
Закаленная нержавеющая сталь S136 Полирующая конструкция из оптических волокон с 24 32 36 портами и потерями вставки ≤ 0,20 дБ для разъемов SC UPC 5
Тип соединителя SM/UPC SM/APC MM/UPC
Потеря вставки ≤ 0,20 дБ ≤ 0,20 дБ ≤ 0,50 дБ
Возвратные потери ≥ 55 дБ ≥ 60 дБ ≥ 30 дБ
Результаты геометрических испытаний:
Закаленная нержавеющая сталь S136 Полирующая конструкция из оптических волокон с 24 32 36 портами и потерями вставки ≤ 0,20 дБ для разъемов SC UPC 6
Параметры Критерий UPC Критерий APC
Радиус кривизны 5-25 мм 5-12 мм
Оффсет вершины 0-50 мкм 0-50 мкм
Высота волокна -100 ~ +50 мкм -100 ~ +50 мкм
Угол n/a 80,00+/-0,50°
Профиль производителя
Закаленная нержавеющая сталь S136 Полирующая конструкция из оптических волокон с 24 32 36 портами и потерями вставки ≤ 0,20 дБ для разъемов SC UPC 7
Shenzhen Chuanglixun Optoelectronic Equipment Co., Ltd. является ведущим производителем оптического оборудования связи с 2010 года.и технические услуги для оптических соединителей, предоставляя комплексные решения и исключительную поддержку послепродажного обслуживания.
Закаленная нержавеющая сталь S136 Полирующая конструкция из оптических волокон с 24 32 36 портами и потерями вставки ≤ 0,20 дБ для разъемов SC UPC 8 Закаленная нержавеющая сталь S136 Полирующая конструкция из оптических волокон с 24 32 36 портами и потерями вставки ≤ 0,20 дБ для разъемов SC UPC 9 Закаленная нержавеющая сталь S136 Полирующая конструкция из оптических волокон с 24 32 36 портами и потерями вставки ≤ 0,20 дБ для разъемов SC UPC 10 Закаленная нержавеющая сталь S136 Полирующая конструкция из оптических волокон с 24 32 36 портами и потерями вставки ≤ 0,20 дБ для разъемов SC UPC 11 Закаленная нержавеющая сталь S136 Полирующая конструкция из оптических волокон с 24 32 36 портами и потерями вставки ≤ 0,20 дБ для разъемов SC UPC 12 Закаленная нержавеющая сталь S136 Полирующая конструкция из оптических волокон с 24 32 36 портами и потерями вставки ≤ 0,20 дБ для разъемов SC UPC 13 Получите бесплатную цитату
Часто задаваемые вопросы
Вы завод или торговец?
Мы фабричный производитель.
Каков ваш MOQ?
Минимальное количество заказа - 1 штук.
Вы предоставляете образцы услуг?
Да, мы предоставляем образцы для оценки.
Как ты собираешься отправить меня?
Мы отправляем по DHL или FedEx в течение 4-6 дней, с расширенными сроками в зависимости от количества заказов.
Как мы заплатим?
Мы принимаем предварительное бронирование и несколько способов оплаты, включая T / T и T / L.
Как долго действует гарантия на ваш продукт?
1 год гарантии с бесплатным ремонтом (за исключением расходных материалов).
Вы предоставляете индивидуальные услуги?
Да, мы предоставляем индивидуальные решения в соответствии с требованиями и спецификациями клиента.
Закаленная нержавеющая сталь S136 Полирующая конструкция из оптических волокон с 24 32 36 портами и потерями вставки ≤ 0,20 дБ для разъемов SC UPC 14
