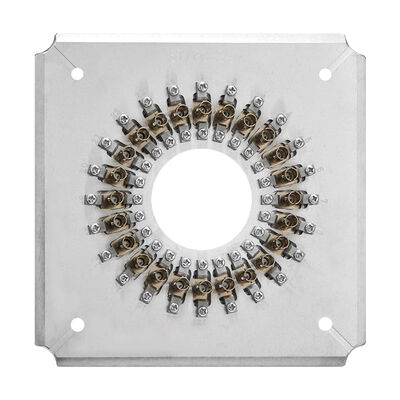

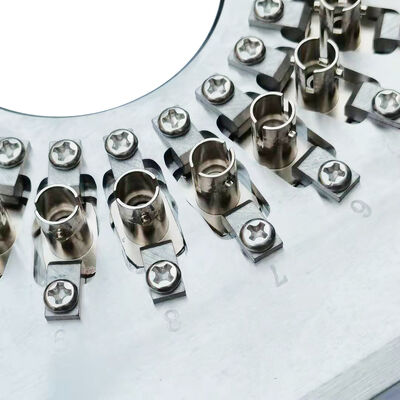

ST Лента полировки соединителей оптического волокна 24/32 с отвержденной нержавеющей сталью S136 для высокой эффективности и потери вставки ≤0,20 дБ
Подробная информация о продукте
| материал: | Закаленная нержавеющая сталь s136. | Размер: | 174ммx174ммx26 мм |
|---|---|---|---|
| Вес нетто: | 1,2 кг | Количество волокна: | 24,32 |
| Вносимая потеря: | ≤0,20 дБ | Возвратная потеря: | ≥55 дБ (ПК) |
| Диаметр оборотов: | 2,5 мм | Емкость: | 24 позиции, 32 позиции |
| Тип конечной грани: | ПК, АПК | break: | 5-25 мм (БКП), 5-12 мм (БТР) |
| Смещение вершины: | 0-50 мкм | Высота волокна: | -100~+50 мкм |
| Угол: | 8,00+/-0,50° (APC) | Вес брутто: | 2,0 КИЛОГРАММА |
| Подходящие машины: | CLX-02E, Seikoh Giken SFP-550 | ||
| Выделить |
Полировальное приспособление из закаленной нержавеющей стали S136,24/32 разъема в приспособлении для полировки оптоволокна за один цикл,Вносимая потеря ≤0 |
||
Описание продукта
- специально предназначенные для соединителей ST-PC
- Легко менять гигсы с простой, гибкой эксплуатацией
- Высокая эффективность: полирует до 24 или 32 разъемов за один цикл
- Урожайность первого прохождения для качества конечной поверхности достигает 98% 100%
- Структура IPC с независимым сжатием для каждого соединителя
- Уровень прохождения с интерференцией ≥ 98% (обычно 100%, согласно стандартам IEC)
- Потеря возвращения ПК ≥55 дБ, потеря вставки ≤0,20 дБ (типичная)
- Заменяемые аксессуары продлевают срок службы
- Изготовлен из высококачественной закаленной стали S136 для долговечности
- Доступен с гигами для соединителей SC, FC, ST, LC и индивидуальных конструкций
| Модель | ST-PC-24 | ST-PC-32 | ST-APC-26 |
|---|---|---|---|
| Бренд | CLX | CLX | CLX |
| Тип соединителя | ST PC | ST PC | ST ПВО |
| Окончательное лицо | ПК | ПК | АПК |
| Диаметр феррулы | 2.5 мм | 2.5 мм | 2.5 мм |
| Мощность | 24 позиции | 32 позиции | 26 позиций |
| Потеря вставки | ≤ 0,20 дБ | ≤ 0,20 дБ | ≤ 0,20 дБ |
| Возвратные потери | ≥ 55 дБ (PC) | ≥ 55 дБ (PC) | ≥ 60 дБ (APC) |
| Применение | Сборные соединители ST PC для полировки | Сборные соединители ST PC для полировки | Сборные коннекторы ST APC для полировки |
| Материал | Нержавеющая сталь S136 | ||
| Размер (L*W*H) | 174*174*26 мм | ||
| Чистая масса / валовая | 10,5 кг / 2,0 кг | ||
| Подходящие машины | Полирующая машина CLX-02E, полирующая машина Seikoh Giken SFP-550 и аналогичные машины | ||
| Тип соединителя | SM/UPC | SM/APC | MM/UPC |
|---|---|---|---|
| Потеря вставки | ≤ 0,20 дБ | ≤ 0,20 дБ | ≤ 0,50 дБ |
| Возвратные потери | ≥ 55 дБ | ≥ 60 дБ | ≥ 30 дБ |
| Нет, нет, нет. | Параметры | Критерий UPC | Критерий APC |
|---|---|---|---|
| 1. | Радиус кривизны | 5-25 мм | 5-12 мм |
| 2. | Оффсет вершины | 0-50 мкм | 0-50 мкм |
| 3. | Высота волокна | -100 ~ +50 мкм | -100 ~ +50 мкм |
| 4. | Угол | n/a | 80,00+/-0,50° |
Основанная в 2010 году, Shenzhen Chuanglixun Optoelectronic Equipment Co., Ltd. является компанией по производству оборудования для оптической связи, интегрирующей исследования и разработки, производство,Послепродажное обслуживание и технические услугиМы не только продаем высококачественную продукцию и предоставляем хорошее послепродажное обслуживание, но и предоставляем бесплатную техническую поддержку нашим клиентам.Для технических проблем, возникающих при производстве соединителей из оптических волокон, мы предлагаем эффективные решения.
Основные характеристики продукта
Приспособление для полировки оптоволокна ST полирует до 32 разъемов ST-PC за цикл с вносимыми потерями ≤0,20 дБ и обратными потерями ≥55 дБ. Изготовлен из закаленной стали S136, обеспечивающей долговечность. Высокий выход с первого прохода 98-100%. Гарантия 2 года, минимальный заказ 1 шт.
