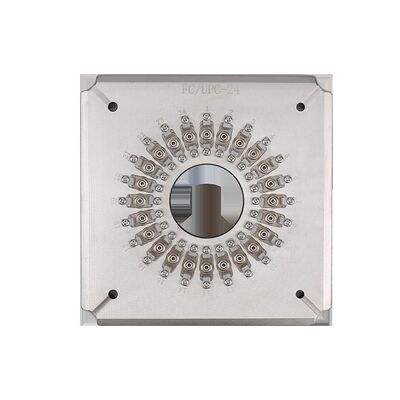

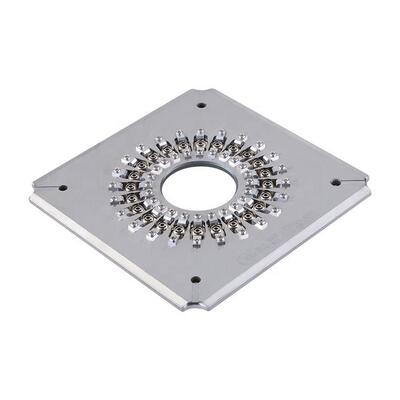

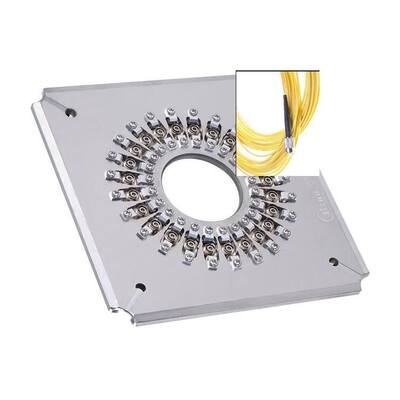

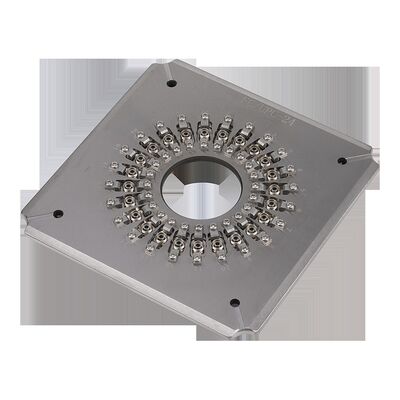

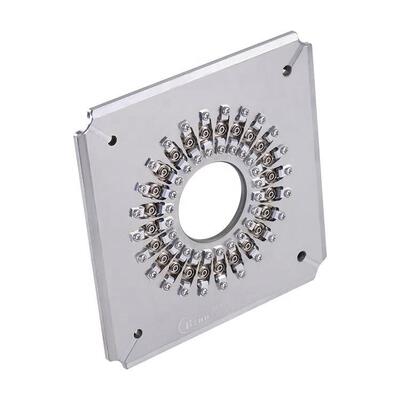

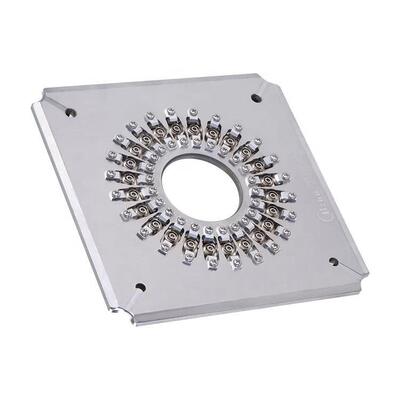

Нержавеющая сталь S136 FC UPC Полирующая установка с соединителями 24/32/36 Способность и независимая компрессионная структура IPC
Подробная информация о продукте
| Тип разъема: | FC UPC | Конечная грань: | СКП |
|---|---|---|---|
| Диаметр оборотов: | 2,5 мм | Емкость: | 24/32/36 позиций |
| Вносимая потеря: | ≤0,20 дБ | Возвратная потеря: | ≥ 55 дБ (UPC) |
| материал: | Нержавеющая сталь | Измерение: | 174*174*26 мм |
| Вес нетто: | 1,3 кг | Вес брутто: | 1,5 кг |
| Подходящие машины: | CLX-02E, SFP-550 | Потеря возвращения APC: | ≥60db |
| Вносимая потеря ММ: | ≤0,50 дБ | ММ возвратные потери: | ≥30 дБ |
| break: | 5-25 мм (БКП), 5-12 мм (БТР) | ||
| Выделить |
Полировальное приспособление из нержавеющей стали S136,Приспособление для полировки оптоволокна емкостью 24/32/36 разъемов,Независимая компрессионная структура IPC Полировальный держатель FC UPC |
||
Описание продукта
- специально разработанные для соединителей FC/UPC (PC)
- Легкие смены с помощью простой, гибкой работы
- Высокоэффективная полировка: 24, 32 или 36 соединителей в цикл
- 98%-100% урожайность первого прохождения для качества конечного листа
- Структура IPC с независимым сжатием для каждого соединителя
- ≥98% пропускной способности при помехах (100% в соответствии со стандартами МЭК)
- Потеря обратной связи APC ≥ 60 дБ, потеря обратной связи UPC ≥ 55 дБ
- Потеря вставки ≤ 0,20 дБ (типичная)
- Заменяемые аксессуары для продления срока службы
- Дизайн на заказ для разъемов SC, FC, ST, LC
| Модель | FC-UPC-24 | FC-UPC-32 | FC-UPC-36 |
|---|---|---|---|
| Бренд | CLX | CLX | CLX |
| Тип соединителя | FC UPC | FC UPC | FC UPC |
| Окончательное лицо | UPC | UPC | UPC |
| Диаметр феррулы | 2.5 мм | 2.5 мм | 2.5 мм |
| Мощность | 24 позиции | 32 позиции | 36 позиций |
| Потеря вставки | ≤ 0,20 дБ | ≤ 0,20 дБ | ≤ 0,20 дБ |
| Возвратные потери | ≥ 55 дБ (UPC) | ≥ 55 дБ (UPC) | ≥ 55 дБ (UPC) |
| Применение | Коннекторы FC UPC, собранные для полировки | Коннекторы FC UPC, собранные для полировки | Коннекторы FC UPC, собранные для полировки |
| Материал | Нержавеющая сталь | ||
| Размер (L*W*H) | 174*174*26 мм | ||
| Чистая масса / валовая масса (кг) | 10,3 кг / 1,5 кг | ||
| Подходящие машины | Полирующая машина CLX-02E, полирующая машина Seikoh Giken SFP-550 и аналогичные машины | ||
| Тип соединителя | SM/UPC | SM/APC | MM/UPC |
|---|---|---|---|
| Потеря вставки | ≤ 0,20 дБ | ≤ 0,20 дБ | ≤ 0,50 дБ |
| Убытки от возврата | ≥ 55 дБ | ≥ 60 дБ | ≥ 30 дБ |
| Параметры | Критерий UPC | Критерий APC |
|---|---|---|
| Радиус кривизны | 5-25 мм | 5-12 мм |
| Оффсет вершины | 0-50 мкм | 0-50 мкм |
| Высота волокна | -100 ~ +50 мкм | -100 ~ +50 мкм |
| Угол | n/a | 80,00+/-0,50° |
Основные характеристики продукта
Высокоэффективное приспособление для полировки волокон FC/UPC полирует до 36 разъемов за цикл с эффективностью первого прохода 98–100%. Изготовленный из прочной нержавеющей стали, он обеспечивает низкие вносимые потери (≤0,20 дБ) и высокие обратные потери (≥55 дБ). Доступны ремонтопригодная конструкция и индивидуальные опции.
