Универсальное LC APC 24-позиционное полировальное устройство с нержавеющей сталью S136 для высокоэффективного полирования оптическими волокнами

1
MOQ
Универсальное LC APC 24-позиционное полировальное устройство с нержавеющей сталью S136 для высокоэффективного полирования оптическими волокнами
Характеристики Галерея Характер продукции Спросите цитату
Характеристики
Характеристики
Тип разъема: Коннектор LC APC
Вес брутто: 2 кг
Размеры упаковки: 220*220*100 мм
Максимальная емкость: 24 позиции для разъемов LC APC
Размеры: 174*174*26mm
Материалы: Нержавеющая сталь S136
Диаметр оборотов: 1,25 мм
Вносимая потеря: ≤0,20 дБ
Возвратная потеря: ≥60 дБ (UPC)
Вес нетто: 1,3 килограмма
break: 5-25 мм (БКП), 5-12 мм (БТР)
Смещение вершины: 0-50 мкм
Высота волокна: -100~+50 мкм
Угол: 8,00+/-0,50° (APC)
Выход за первый проход: 98%～100%
Выделить:

24 положения полировального приспособления

,

Приспособление для полировки оптоволокна из нержавеющей стали S136

,

Высокоэффективный полировальный держатель LC APC
Основная информация
Место происхождения: Гуандун, Китай
Фирменное наименование: Chuanglixun
Номер модели: LC-APC-24
Оплата и доставка Условия
Характер продукции
Универсальный размер LC APC 24 Полировщик кабелей из оптических волокон

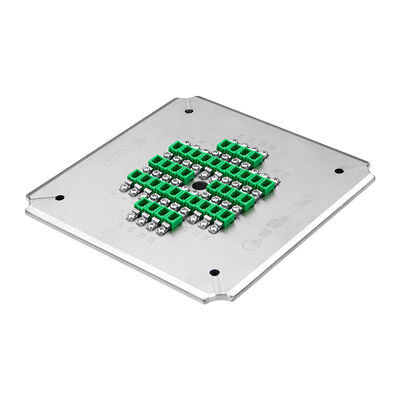

Универсальное LC APC 24-позиционное полировальное устройство с нержавеющей сталью S136 для высокоэффективного полирования оптическими волокнами 0
Обзор продукции

Этот высокоустойчивый фиксатор/жиг для полировки волокон обеспечивает исключительное качество поверхности для соединителей LC APC. Изготовлен из термообработанной закаленной стали S2316 для продления срока службы,Этот инструмент точности может быть настроен для SC, FC, ST, LC и другие типы разъемов в соответствии с требованиями заказчика.

Ключевые особенности
  • специально разработанные для соединителей LC/APC
  • Легкая смена с помощью простой, гибкой работы
  • Высокая эффективность: полирует до 24, 36 или 48 разъемов в цикле
  • Урожайность первого прохождения для качества конечной поверхности достигает 98% 100%
  • Структура IPC с независимым сжатием для каждого соединителя
  • Степень пропуска интерференций ≥98% (обычно 100%, согласно стандартам IEC)
  • Производительность: потеря обратной связи APC ≥60dB, потеря обратной связи UPC ≥55dB, потеря вставки ≤0,20dB (типичная)
  • Заменяемые аксессуары для продления срока службы
  • Высококачественная теплообработанная стальная конструкция

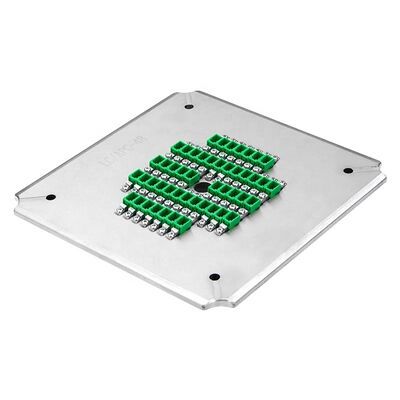

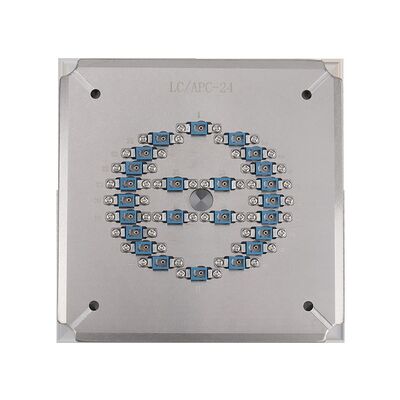

Универсальное LC APC 24-позиционное полировальное устройство с нержавеющей сталью S136 для высокоэффективного полирования оптическими волокнами 1 Универсальное LC APC 24-позиционное полировальное устройство с нержавеющей сталью S136 для высокоэффективного полирования оптическими волокнами 2 Универсальное LC APC 24-позиционное полировальное устройство с нержавеющей сталью S136 для высокоэффективного полирования оптическими волокнами 3
Технические спецификации
Модель LC-APC-24 LC-APC-36 LC-APC-48
Бренд CLX CLX CLX
Тип соединителя LC-APC LC-APC LC-APC
Окончательное лицо АПК АПК АПК
Диаметр феррулы 1.25 мм 1.25 мм 1.25 мм
Мощность 24 позиции 36 позиций 48 позиций
Потеря вставки ≤ 0,20 дБ ≤ 0,20 дБ ≤ 0,20 дБ
Возвратные потери ≥ 60 дБ (UPC) ≥ 60 дБ (UPC) ≥ 60 дБ (UPC)
Применение Полировка смонтированных соединителей LC APC
Материал Нержавеющая сталь
Размер (L*W*H) 174*174*26 мм
Чистая масса / валовая 10,3 кг / 1,5 кг
Подходящие машины Полирующая машина CLX-02E, полирующая машина Seikoh Giken SFP-550 и аналогичные машины
Получите бесплатную цитату
Производительность полировки
Полированные коннекторные отверстия
Универсальное LC APC 24-позиционное полировальное устройство с нержавеющей сталью S136 для высокоэффективного полирования оптическими волокнами 4

Высококачественная полировка конечного лица без белых пятен, без царапин и четко видимых краев волокна.

Результаты испытаний по потерям вставки и возвращения
Универсальное LC APC 24-позиционное полировальное устройство с нержавеющей сталью S136 для высокоэффективного полирования оптическими волокнами 5
Тип соединителя SM/UPC SM/APC MM/UPC
Потеря вставки ≤ 0,20 дБ ≤ 0,20 дБ ≤ 0,50 дБ
Возвратные потери ≥ 55 дБ ≥ 60 дБ ≥ 30 дБ
Результаты тестов по геометрии
Универсальное LC APC 24-позиционное полировальное устройство с нержавеющей сталью S136 для высокоэффективного полирования оптическими волокнами 6
Параметры Критерий UPC Критерий APC
Радиус кривизны 5-25 мм 5-12 мм
Оффсет вершины 0-50 мкм 0-50 мкм
Высота волокна -100 ~ +50 мкм -100 ~ +50 мкм
Угол n/a 80,00+/-0,50°
Профиль производителя
Универсальное LC APC 24-позиционное полировальное устройство с нержавеющей сталью S136 для высокоэффективного полирования оптическими волокнами 7

Shenzhen Chuanglixun Optoelectronic Equipment Co., Ltd.

Основанная в 2010 году, мы являемся компанией по производству оборудования для оптической связи, которая интегрирует исследования и разработки, производство, послепродажное обслуживание и технические услуги.,Отличное послепродажное обслуживание и бесплатная техническая поддержка с эффективными решениями технических проблем, возникающих при производстве оптических соединителей.

Универсальное LC APC 24-позиционное полировальное устройство с нержавеющей сталью S136 для высокоэффективного полирования оптическими волокнами 8 Универсальное LC APC 24-позиционное полировальное устройство с нержавеющей сталью S136 для высокоэффективного полирования оптическими волокнами 9 Универсальное LC APC 24-позиционное полировальное устройство с нержавеющей сталью S136 для высокоэффективного полирования оптическими волокнами 10 Универсальное LC APC 24-позиционное полировальное устройство с нержавеющей сталью S136 для высокоэффективного полирования оптическими волокнами 11 Универсальное LC APC 24-позиционное полировальное устройство с нержавеющей сталью S136 для высокоэффективного полирования оптическими волокнами 12 Универсальное LC APC 24-позиционное полировальное устройство с нержавеющей сталью S136 для высокоэффективного полирования оптическими волокнами 13
Часто задаваемые вопросы
Вы завод или торговец?

Мы фабрика.

Каков ваш MOQ?

MOQ 1 шт.

Вы предоставляете образцы услуг?

Да, мы предоставляем образцы.

Как ты собираешься отправить меня?

Мы отправляем по DHL или FedEx в течение 4-6 дней, с временем, скорректированным в зависимости от количества заказа.

Как мы заплатим?

Заранее оплата или несколько способов оплаты, включая T/T и T/L.

Как долго действует гарантия на ваш продукт?

Гарантия 1 год с бесплатным ремонтом (за исключением расходных материалов).

Вы предоставляете индивидуальные услуги?

Да, мы предоставляем индивидуальные услуги в соответствии с требованиями клиентов.
