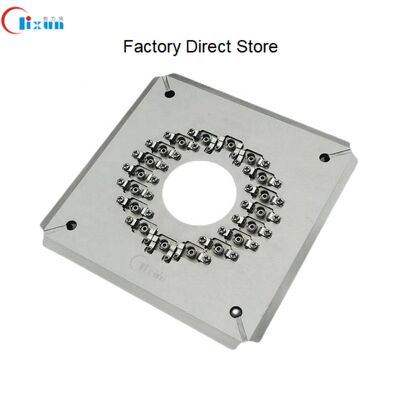

Укрепленная нержавеющая сталь FC APC оптические волокна 18/26 портов Полировальная установка с потерей вставки ≤0,20 дБ
Подробная информация о продукте
| Вес нетто: | 1,3 кг | Количество волокна: | 18/26 |
|---|---|---|---|
| Размер: | 174мм*174мм*26 мм | Материалы: | Закаленная нержавеющая сталь |
| Вносимая потеря: | ≤0,20 дБ | Возвратная потеря: | ≥55dB (ПК) ≥60dB (APC) |
| Диаметр оборотов: | 2,5 мм | Емкость: | 24 позиции, 32 позиции, 36 позиций |
| Конечная грань: | ПК | Тип разъема: | ПК FC |
| break: | 5-25 мм (БКП), 5-12 мм (БТР) | Смещение вершины: | 0-50 мкм |
| Высота волокна: | -100~+50 мкм | Угол: | 8,00+/-0,50° (APC) |
| Выход за первый проход: | 98%～100% | ||
| Выделить |
Полировальное приспособление из закаленной нержавеющей стали,Приспособление для полировки волокон с 18/26 портами,Вносимая потеря ≤0 |
||
Описание продукта
- специально предназначенные для соединителей FC/PC
- Легкая замена гига с простой, гибкой эксплуатацией
- Высокая эффективность: полировка 24, 32 или 36 разъемов в цикл
- Урожайность первого прохождения для качества конечного листа достигает 98-100%
- Структура IPC с независимым сжатием для каждого соединителя
- Показатель прохождения при помехах ≥ 98% (обычно 100% по стандартам IEC)
- Потеря возвращения ПК ≥55 дБ, потеря вставки ≤0,20 дБ (типичная)
- Заменяемые аксессуары значительно продлевают срок службы
| Модель | FC-PC-24 | FC-PC-32 | FC-PC-36 |
|---|---|---|---|
| Бренд | CLX | CLX | CLX |
| Тип соединителя | FC PC | FC PC | FC PC |
| Окончательное лицо | ПК | ПК | ПК |
| Диаметр феррулы | 2.5 мм | 2.5 мм | 2.5 мм |
| Мощность | 24 позиции | 32 позиции | 36 позиций |
| Потеря вставки | ≤ 0,20 дБ | ≤ 0,20 дБ | ≤ 0,20 дБ |
| Возвратные потери | ≥ 55 дБ (PC) | ≥ 55 дБ (PC) | ≥ 55 дБ (PC) |
| Применение | Коннекторы FC PC, собранные для полировки | Коннекторы FC PC, собранные для полировки | Коннекторы FC PC, собранные для полировки |
| Материал | Нержавеющая сталь | ||
| Размер (L*W*H) | 174*174*26 мм | ||
| Чистая масса / валовая | 10,5 кг / 2,0 кг | ||
| Подходящие машины | Полирующая машина CLX-02E, полирующая машина Seikoh Giken SFP-550 и аналогичные машины | ||
| Тип соединителя | SM/UPC | SM/APC | MM/UPC |
|---|---|---|---|
| Потеря вставки | ≤ 0,20 дБ | ≤ 0,20 дБ | ≤ 0,50 дБ |
| Возвратные потери | ≥ 55 дБ | ≥ 60 дБ | ≥ 30 дБ |
| Параметры | Критерий UPC | Критерий APC |
|---|---|---|
| Радиус кривизны | 5-25 мм | 5-12 мм |
| Оффсет вершины | 0-50 мкм | 0-50 мкм |
| Высота волокна | -100 ~ +50 мкм | -100 ~ +50 мкм |
| Угол | n/a | 80,00+/-0,50° |
Основные характеристики продукта
Высокоточное приспособление для полировки волокон FC APC с конструкцией из закаленной нержавеющей стали. Полирует 18/26 разъемов за цикл с исключительной производительностью: вносимые потери ≤0,20 дБ, обратные потери APC ≥60 дБ. Имеет независимое сжатие, выход с первого прохода 98–100 % и возможность использования специальных приспособлений.
