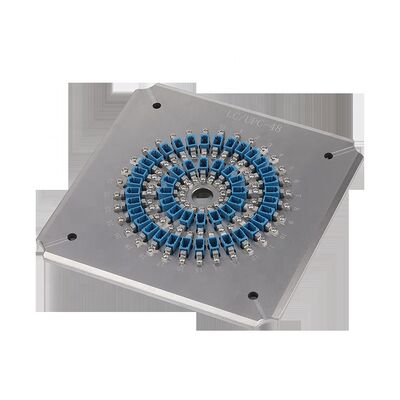

LC PC 48 Коннектор корпуса волоконно-оптического патча шнура полировщик Jig
Эта высокоустойчивая фиксация для полировки волокон обеспечивает исключительное качество поверхности для соединителей LC/PC.обеспечивает длительный срок службы и надежную производительность.
Ключевые особенности
- Специально предназначенные для соединителей LC/PC
- Легкая смена с помощью простой, гибкой работы
- Высокая эффективность: полирует до 48 соединителей в цикл
- Урожайность первого прохождения для качества конечного листа достигает 98-100%
- Структура IPC с независимым сжатием для каждого соединителя
- Показатель прохождения при помехах ≥ 98% (обычно 100% по стандартам IEC)
- Потеря возвращения ПК ≥55 дБ, потеря вставки ≤0,20 дБ (типичная)
- Заменяемые аксессуары продлевают срок службы
Технические спецификации
| Модель |
LC-UPC-24 |

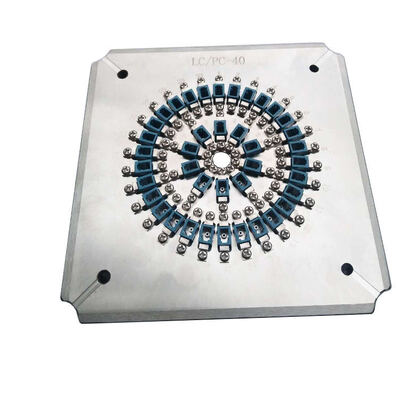

LC-PC-40 |
LC-PC-48 |
| Бренд |
CLX |
CLX |
CLX |
| Тип соединителя |
ЛК ПК |
ЛК ПК |
ЛК ПК |
| Окончательное лицо |
ПК |
ПК |
ПК |
| Диаметр феррулы |
1.25 мм |
1.25 мм |
1.25 мм |
| Мощность |
24 позиции |
40 позиций |
48 позиций |
| Потеря вставки |
≤ 0,20 дБ |
≤ 0,20 дБ |
≤ 0,20 дБ |
| Возвратные потери |
≥ 55 дБ (PC) |
≥ 55 дБ (PC) |
≥ 55 дБ (PC) |
| Применение |
Полирование смонтированных соединителей LC PC |
Полирование смонтированных соединителей LC PC |
Полирование смонтированных соединителей LC PC |
Дополнительная информация:
Материал: нержавеющая сталь S136
Размеры: 174×174×26 мм
Чистая масса: 1,5 кг / валовая масса: 2,0 кг
Подходящие машины: полировальная машина CLX-02E, полировальная машина Seikoh Giken SFP-550 и аналогичные машины
Изображения продукции

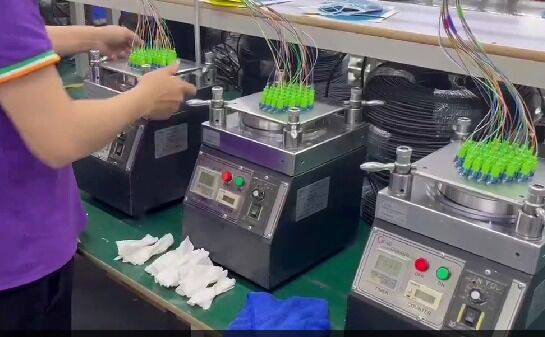

Результаты работы полировки
Полированные коннекторные отверстия
Высококачественная полировка конечной поверхности без белых пятен или царапин.
Результаты испытаний по потерям вставки и возвращения
| Тип соединителя |
SM/UPC |
SM/APC |
MM/UPC |
| Потеря вставки |
≤ 0,20 дБ |
≤ 0,20 дБ |
≤ 0,50 дБ |
| Возвратные потери |
≥ 55 дБ |
≥ 60 дБ |
≥ 30 дБ |
Результаты тестов по геометрии
| Параметр |
Критерий UPC |
Критерий APC |
| Радиус кривизны |
5-25 мм |
5-12 мм |
| Оффсет вершины |
0-50 мкм |
0-50 мкм |
| Высота волокна |
-100 ~ +50 мкм |
-100 ~ +50 мкм |
| Угол |
n/a |
80,00+/-0,50° |

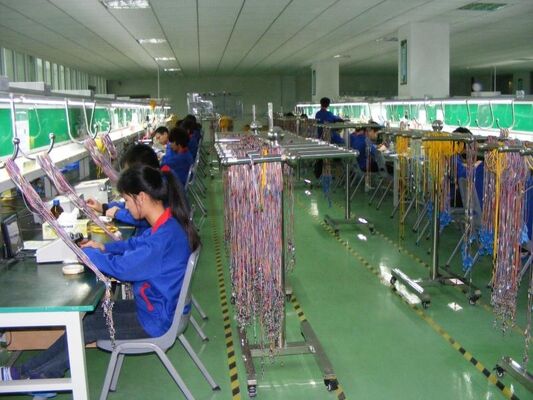

Информация о производителе
Shenzhen Chuanglixun Optoelectronic Equipment Co., Ltd.
Основанная в 2010 году, мы являемся компанией по производству оборудования для оптической связи, которая интегрирует исследования и разработки, производство, послепродажное обслуживание и технические услуги.,Всеобъемлющая послепродажная поддержка и бесплатная техническая помощь для решения задач производства волоконно-оптических разъемов.
Информация о судоходстве
Мы используем основные мировые перевозчики, включая DHL, FEDEX, UPS, EMS, TNT или морскую перевозку.
Часто задаваемые вопросы
Вы завод или торговец?
Мы - фабрика.
Каков ваш MOQ?
Минимальное количество заказа - 1 штук.
Вы предоставляете образцы услуг?
Да, мы предоставляем образцы.
Как ты собираешься отправить меня?
Отправка через DHL или FedEx занимает 4-6 дней, расширяется в зависимости от количества заказа.
Как мы заплатим?
Заранее бронирование или несколько способов оплаты, включая T/T и T/L.
Как долго действует гарантия на ваш продукт?
Гарантия 1 год с бесплатным ремонтом (за исключением расходных материалов).
Вы предоставляете индивидуальные услуги?
Да, мы предоставляем индивидуальные услуги в соответствии с требованиями клиентов.
