Главная страница /Продукция/Полируя приспособление/36 Позиции Нержавеющая сталь высокоэффективная FC UPC полировальная установка для волоконного соединителя полировки Jig

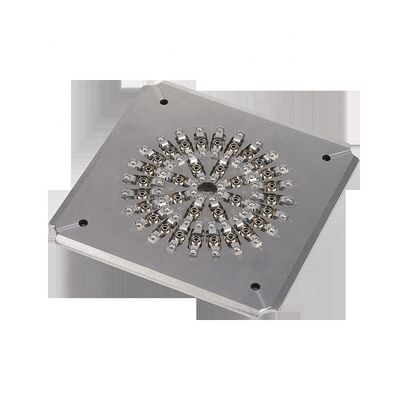

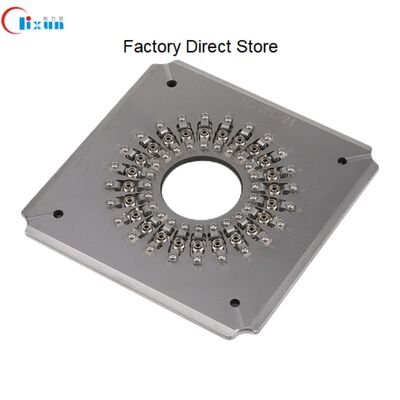

36 Позиции Нержавеющая сталь высокоэффективная FC UPC полировальная установка для волоконного соединителя полировки Jig

1
MOQ
36 Позиции Нержавеющая сталь высокоэффективная FC UPC полировальная установка для волоконного соединителя полировки Jig
Характеристики Галерея Характер продукции Спросите цитату
Характеристики
Характеристики
Тип: Машина продукции оптического волокна
Размер: 174*174*26mm
материал: Нержавеющая сталь
Диаметр оборотов: 2,50 мм
Количество волокна: 36
Тип разъема: ПК FC
Конечная грань: ПК
Емкость: 36 позиций
Вносимая потеря: ≤0,20 дБ
Возвратная потеря: ≥55 дБ (ПК)
Вес нетто: 1,5 килограмма
Вес брутто: 2,0 КИЛОГРАММА
break: 5-25 мм
Смещение вершины: 0-50 мкм
Высота волокна: -100~+50 мкм
Выделить:

36-позиционное приспособление для полировки

,

Приспособление для полировки оптоволоконного соединителя из нержавеющей стали

,

Высокоэффективный полировальный станок FC UPC
Основная информация
Место происхождения: Гуандун, Китай
Фирменное наименование: Chuanglixun
Номер модели: FC UPC
Оплата и доставка Условия
Характер продукции
Установка для полировки соединителей FC/PC FC/UPC
Общий размер FC/PC FC/UPC Коннектор полировка фиксатора 36 FC Волоконный коннектор полировка Jig
Обзор продукции

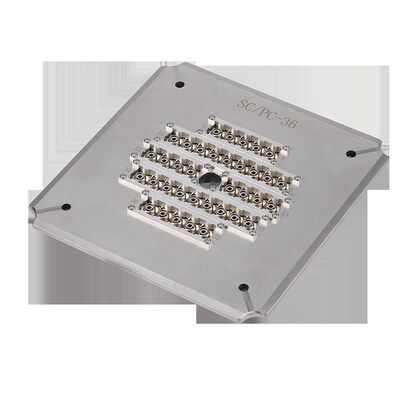

Этот фиксатор для полировки волокон обеспечивает высокую стабильность и отличное качество поверхности.Укрепленная стальная конструкция S2316 обеспечивает длительный срок службы.. Разработан для размещения различных типов соединителей, включая SC, FC, ST, LC, и может быть настроен в соответствии с требованиями клиентов.
36 Позиции Нержавеющая сталь высокоэффективная FC UPC полировальная установка для волоконного соединителя полировки Jig 0 36 Позиции Нержавеющая сталь высокоэффективная FC UPC полировальная установка для волоконного соединителя полировки Jig 1 36 Позиции Нержавеющая сталь высокоэффективная FC UPC полировальная установка для волоконного соединителя полировки Jig 2 36 Позиции Нержавеющая сталь высокоэффективная FC UPC полировальная установка для волоконного соединителя полировки Jig 3 36 Позиции Нержавеющая сталь высокоэффективная FC UPC полировальная установка для волоконного соединителя полировки Jig 4 36 Позиции Нержавеющая сталь высокоэффективная FC UPC полировальная установка для волоконного соединителя полировки Jig 5
Ключевые особенности
  • Специально разработанные для разъемов FC/PC и FC/UPC
  • Легкая смена подвески с простой и гибкой операцией
  • Высокая эффективность: полирует до 24, 32 или 36 разъемов в цикле
  • Урожайность первого прохождения для качества конечной поверхности достигает 98% 100%
  • Структура IPC с независимым сжатием для каждого соединителя
  • Показатель прохождения при интерференции ≥98% (100% типично, согласно стандартам IEC)
  • Потеря возвращения ПК ≥55 дБ, потеря вставки ≤0,20 дБ (типичная)
  • Заменяемые аксессуары значительно продлевают срок службы
Технические спецификации

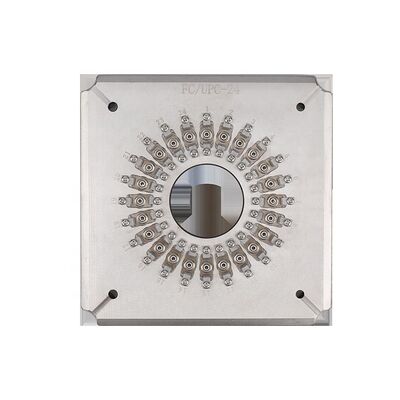

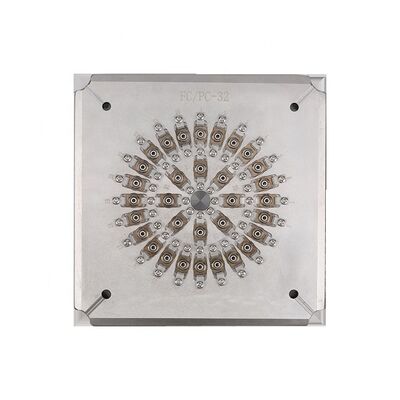

Модель FC-PC-24 FC-PC-32 FC-PC-36
Бренд CLX CLX CLX
Тип соединителя FC PC FC PC FC PC
Окончательное лицо ПК ПК ПК
Диаметр феррулы 2.5 мм 2.5 мм 2.5 мм
Мощность 24 позиции 32 позиции 36 позиций
Потеря вставки ≤ 0,20 дБ ≤ 0,20 дБ ≤ 0,20 дБ
Возвратные потери ≥ 55 дБ (PC) ≥ 55 дБ (PC) ≥ 55 дБ (PC)
Применение Коннекторы FC PC, собранные для полировки
Материал Нержавеющая сталь
Размер (L*W*H) 174*174*26 мм
Чистая масса / валовая 10,5 кг / 2,0 кг
Подходящие машины Полирующая машина CLX-02E, полирующая машина Seikoh Giken SFP-550 и аналогичные машины
Результаты работы полировки
Полированные коннекторные отверстия
36 Позиции Нержавеющая сталь высокоэффективная FC UPC полировальная установка для волоконного соединителя полировки Jig 6
Высококачественная полировка конечного лица без белых пятен, царапин и хорошо видимых краев волокон
Результаты испытаний по потерям вставки и возвращения
36 Позиции Нержавеющая сталь высокоэффективная FC UPC полировальная установка для волоконного соединителя полировки Jig 7
Тип соединителя SM/UPC SM/APC MM/UPC
Потеря вставки ≤ 0,20 дБ ≤ 0,20 дБ ≤ 0,50 дБ
Возвратные потери ≥ 55 дБ ≥ 60 дБ ≥ 30 дБ
Результаты тестов по геометрии
36 Позиции Нержавеющая сталь высокоэффективная FC UPC полировальная установка для волоконного соединителя полировки Jig 8
Параметр Критерий UPC Критерий APC
Радиус кривизны 5-25 мм 5-12 мм
Оффсет вершины 0-50 мкм 0-50 мкм
Высота волокна -100 ~ +50 мкм -100 ~ +50 мкм
Угол n/a 80,00+/-0,50°
36 Позиции Нержавеющая сталь высокоэффективная FC UPC полировальная установка для волоконного соединителя полировки Jig 9 36 Позиции Нержавеющая сталь высокоэффективная FC UPC полировальная установка для волоконного соединителя полировки Jig 10
Информация о производителе
Shenzhen Chuanglixun Optoelectronic Equipment Co., Ltd.
Основанная в 2010 году, мы являемся компанией по производству оборудования для оптической связи, которая интегрирует исследования и разработки, производство, послепродажное обслуживание и технические услуги.,Мы предлагаем эффективные решения технических проблем, возникающих при производстве оптических соединителей.
36 Позиции Нержавеющая сталь высокоэффективная FC UPC полировальная установка для волоконного соединителя полировки Jig 11 36 Позиции Нержавеющая сталь высокоэффективная FC UPC полировальная установка для волоконного соединителя полировки Jig 12 36 Позиции Нержавеющая сталь высокоэффективная FC UPC полировальная установка для волоконного соединителя полировки Jig 13 36 Позиции Нержавеющая сталь высокоэффективная FC UPC полировальная установка для волоконного соединителя полировки Jig 14 36 Позиции Нержавеющая сталь высокоэффективная FC UPC полировальная установка для волоконного соединителя полировки Jig 15 36 Позиции Нержавеющая сталь высокоэффективная FC UPC полировальная установка для волоконного соединителя полировки Jig 16
Часто задаваемые вопросы
Вы завод или торговец?
Мы фабрика.
Каков ваш MOQ?
Минимальное количество заказа - 1 штук.
Вы предоставляете образцы услуг?
Да, мы предоставляем образцы.
Как ты собираешься отправить меня?
Мы отправляем по DHL или FedEx, обычно от 4 до 6 дней. Время доставки может варьироваться в зависимости от количества заказа.
Как мы заплатим?
Заранее оплата или несколько способов оплаты, включая T/T и T/L.
Как долго действует гарантия на ваш продукт?
1-летний гарантийный срок, обеспечивающий бесплатный ремонт (за исключением расходных материалов).
Вы предоставляете индивидуальные услуги?
Да, мы предоставляем индивидуальные услуги в соответствии с требованиями и спецификациями клиента.
36 Позиции Нержавеющая сталь высокоэффективная FC UPC полировальная установка для волоконного соединителя полировки Jig 17
