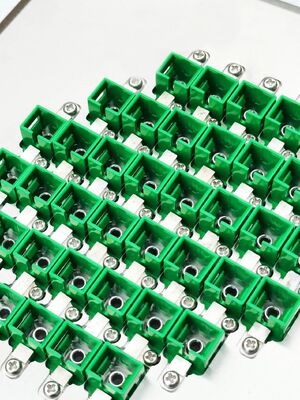

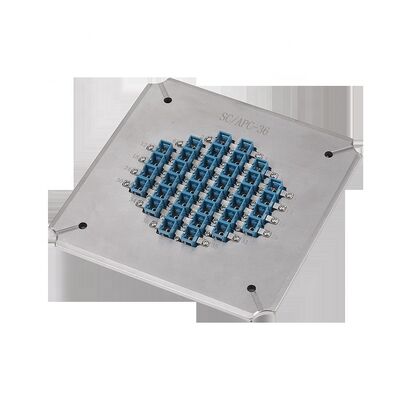

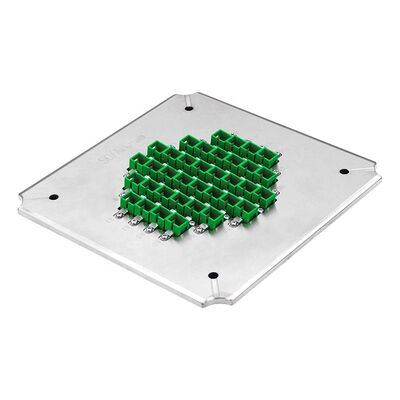

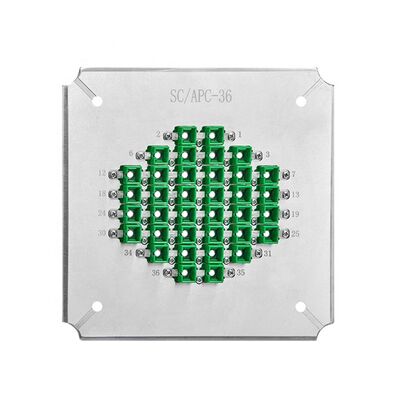

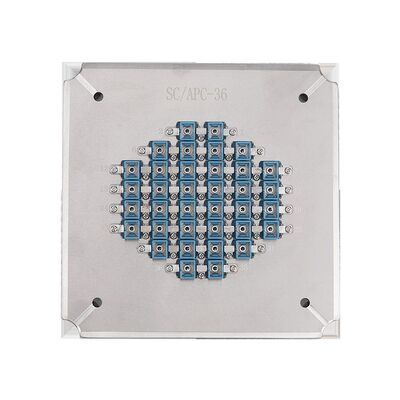

36 Позиции Полировка оптоволоконной плитки с отвержденной нержавеющей сталью S2316 для APC Потеря возвращения ≥ 60 дБ
Подробная информация о продукте
| Тип: | Изготовление из волокон оптических | материал: | Закаленная нержавеющая сталь2316 |
|---|---|---|---|
| Тип разъема: | соединитель sc apc | Размер: | 174*174*26mm |
| Диаметр оборотов: | 2.50mm | Вес нетто: | 1,5 килограмма |
| Вес брутто: | 2,0 КИЛОГРАММА | Количество волокна: | 36 позиций |
| Вносимая потеря: | ≤0,20 дБ | Возвратная потеря: | ≥ 60 дБ (APC) |
| Конечная грань: | Апк | Емкость: | 36 позиций |
| break: | 5-12 мм | Смещение вершины: | 0-50 мкм |
| Высота волокна: | -100~+50 мкм | ||
| Выделить |
36-позиционное приспособление для полировки,Приспособление для полировки оптоволокна из закаленной нержавеющей стали S2316,Возвратные потери APC ≥60 дБ Полировальная пластина для волокна |
||
Описание продукта
Высокоустойчивый шлифовальный прибор с превосходным качеством поверхности, изготовленный из закаленной стали S2316 для продления срока службы.Типы соединителей LC и настраиваемые по требованиям заказчика.
- Проектированы для соединителей SC/APC с механизмом легкой смены подшипников
- Высокая эффективность: полирует до 36 соединителей в цикл
- Урожайность первого прохождения для качества конечного листа достигает 98-100%
- Структура IPC с независимым сжатием для каждого соединителя
- Потеря возвращения APC ≥ 60 дБ, потеря вставки ≤ 0,20 дБ (типичная)
- Заменяемые аксессуары для продления срока службы
| Модель | SC-UPC-24 | SC-APC-26 | SC-APC-36 |
|---|---|---|---|
| Бренд | CLX | CLX | CLX |
| Тип соединителя | SC UPC | SC APC | SC APC |
| Окончательное лицо | UPC | АПК | АПК |
| Диаметр феррулы | 2.5 мм | 2.5 мм | 2.5 мм |
| Мощность | 24 позиции | 26 позиций | 36 позиций |
| Потеря вставки | ≤ 0,20 дБ | ≤ 0,20 дБ | ≤ 0,20 дБ |
| Возвратные потери | ≥ 50 дБ (UPC) | ≥ 60 дБ (APC) | ≥ 60 дБ (APC) |
| Материал | Нержавеющая сталь S136 | ||
| Размер (L*W*H) | 174*174*26 мм | ||
| Вес | 10,5 кг нетто / 2,0 кг брутто | ||
| Подходящие машины | Полирующая машина CLX-02E, полирующая машина Seikoh Giken SFP-550 и аналогичные машины | ||
Доступно в 24, 32 и 36 конфигурациях для FC/PC разъемов с одинаковыми высококачественными стандартами конструкции и производительности.
| Модель | FC-PC-24 | FC-PC-32 | FC-PC-36 |
|---|---|---|---|
| Тип соединителя | FC PC | FC PC | FC PC |
| Окончательное лицо | ПК | ПК | ПК |
| Возвратные потери | ≥ 55 дБ (PC) | ≥ 55 дБ (PC) | ≥ 55 дБ (PC) |
Высококачественная полировка конечного лица без белых пятен или царапин, четко видимые края волокна.
| Тип соединителя | SM/UPC | SM/APC | MM/UPC |
|---|---|---|---|
| Потеря вставки | ≤ 0,20 дБ | ≤ 0,20 дБ | ≤ 0,50 дБ |
| Возвратные потери | ≥ 55 дБ | ≥ 60 дБ | ≥ 30 дБ |
| Параметр | Критерий UPC | Критерий APC |
|---|---|---|
| Радиус кривизны | 5-25 мм | 5-12 мм |
| Оффсет вершины | 0-50 мкм | 0-50 мкм |
| Высота волокна | -100 ~ +50 мкм | -100 ~ +50 мкм |
| Угол | n/a | 80,00+/-0,50° |
Shenzhen Chuanglixun Optoelectronic Equipment Co., Ltd была основана в 2010 году как компания по производству оборудования для оптической связи, интегрирующая исследования и разработки, производство,Послепродажное обслуживание и технические услуги.
Основные характеристики продукта
Высокоэффективное полировальное приспособление SC APC полирует 36 разъемов за цикл. Изготовлен из закаленной стали S2316, обеспечивающей долговечность, структура IPC, обеспечивающая выход продукции более 98%, а также обратные потери ≥60 дБ и вносимые потери ≤0,20 дБ. Гарантия 1 год.
