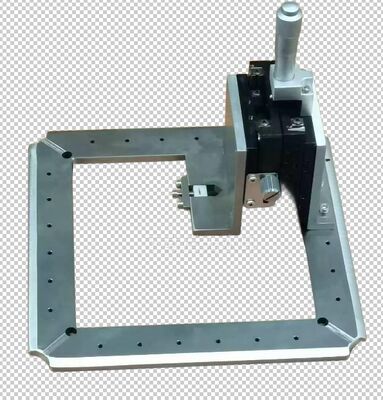

Станция для полировки оптических волокон из нержавеющей стали S136 с 2,5 мм держателем железной проволоки и 174x174x26 мм для использования в FTTH
Подробная информация о продукте
| материал: | Нержавеющая сталь S136 | Размеры: | 174ммx174ммx26мм |
|---|---|---|---|
| Масса: | 1,2 кг | Количество волокна: | 24 |
| Размер держателя наконечника: | 2,5 мм | Тип разъема: | ПК FC |
| Конечная грань: | ПК | Диаметр оборотов: | 2,5 мм |
| Емкость: | 24 позиции | Вносимая потеря: | ≤0,20 дБ |
| Возвратная потеря: | ≥55 дБ (ПК) | break: | 5-25 мм |
| Смещение вершины: | 0-50 мкм | Высота волокна: | -100~+50 мкм |
| Угол: | 8,00+/-0,50° | ||
| Выделить |
Полировальное приспособление из нержавеющей стали S136,Приспособление для полировки оптоволокна с держателем наконечника 2,5 мм |
||
Описание продукта
- Специально предназначенные для соединителей FC/PC
- Легкая замена гига с простой, гибкой эксплуатацией
- Высокоэффективная мощность полировки: 24, 32 или 36 разъемов на цикл
- Урожайность первого прохождения для качества конечного листа достигает 98-100%
- Структура IPC с независимым сжатием для каждого соединителя
- Показатель пропуска интерференций ≥98% (обычно 100% по стандартам IEC)
- Потеря возвращения ПК ≥ 55 дБ при потере вставки ≤ 0,20 дБ (типичная)
- Заменяемые аксессуары для продления срока службы
| Параметр | FC-PC-24 | FC-PC-32 | FC-PC-36 |
|---|---|---|---|
| Бренд | CLX | CLX | CLX |
| Тип соединителя | FC PC | FC PC | FC PC |
| Окончательное лицо | ПК | ПК | ПК |
| Диаметр феррулы | 2.5 мм | 2.5 мм | 2.5 мм |
| Мощность | 24 позиции | 32 позиции | 36 позиций |
| Потеря вставки | ≤ 0,20 дБ | ≤ 0,20 дБ | ≤ 0,20 дБ |
| Возвратные потери | ≥ 55 дБ (PC) | ≥ 55 дБ (PC) | ≥ 55 дБ (PC) |
| Применение | Коннекторы FC PC, собранные для полировки | ||
| Материал | Нержавеющая сталь | ||
| Размер (L*W*H) | 174*174*26 мм | ||
| Чистая масса / валовая | 10,5 кг / 2,0 кг | ||
| Подходящие машины | Полировальная машина CLX-02E, полировальная машина Seikoh Giken SFP-550 и аналогичное оборудование | ||
| Тип соединителя | SM/UPC | SM/APC | MM/UPC |
|---|---|---|---|
| Потеря вставки | ≤ 0,20 дБ | ≤ 0,20 дБ | ≤ 0,50 дБ |
| Убытки от возврата | ≥ 55 дБ | ≥ 60 дБ | ≥ 30 дБ |
| Параметр | Критерий UPC | Критерий APC |
|---|---|---|
| Радиус кривизны | 5-25 мм | 5-12 мм |
| Оффсет вершины | 0-50 мкм | 0-50 мкм |
| Высота волокна | -100 ~ +50 мкм | -100 ~ +50 мкм |
| Угол | n/a | 80,00+/-0,50° |
Основные характеристики продукта
Высокоточное приспособление для полировки наконечников диаметром 2,5 мм для приложений FTTH. Полирует до 24 разъемов FC/UPC одновременно с вносимыми потерями ≤0,20 дБ и обратными потерями ≥55 дБ. Изготовлен из прочной нержавеющей стали S136 со сменными компонентами. Доступны пользовательские опции.
