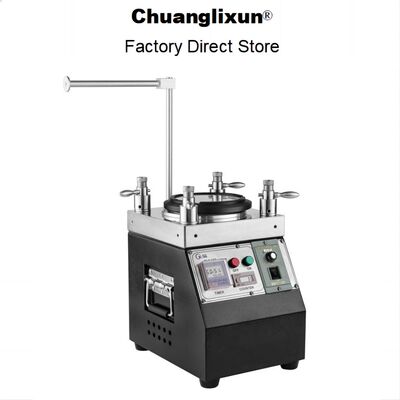

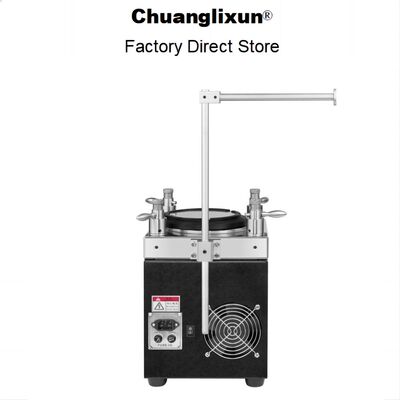

Высокоточная машина для полировки оптических волокон с мощностью 48 штук MU/LC 98% Первый проход и регулируемая скорость 140 оборотов в минуту
Подробная информация о продукте
| Источник питания: | 110~220V AC 50Hz/60Hz | Вес нетто: | 28 кг |
|---|---|---|---|
| Размер машины: | Д 240 (мм) x Ш 240 (мм) x В 260 (мм) | относительная влажность: | 15%~85% |
| Рабочая температура: | 10° ~ 40° Цельсия градусов | Полируя размер плиты: | 127 мм |
| Вносимая потеря: | ≤0,20 дБ (типично) | Возвратная потеря: | ПК (UPC) ≥55 дБ, APC ≥60 дБ |
| Электроэнергия: | 126 w | Настройки времени: | 99 мин 99 сек (максимум) |
| Скорость вращения полировки: | 140rpm | Максимальная производительность полировки: | 48 шт. для разъемов MU и LC, 36 шт. для SC, FC, ST |
| Выход за первый проход: | 98%～100% | Скорость прохождения 3D: | >= 98 % (100 % типично, согласно IEC) |
| break: | 5-25 мм (БКП), 5-12 мм (БТР) | ||
| Выделить |
Машина для полировки оптического волокна емкостью 48 шт. MU/LC,Полировальная машина для оптоволокна с выходом 98% с первого прохода,Машина для полировки волоконных патч-кордов с регулируемой скоростью |
||
Описание продукта
- Оборудование для полировки высокоточных волокон оптических
- Быстрые сменные полирующие гигиены для эффективной работы
- Пути полировки орбиты планеты с регулируемой скоростью вращения (обычно 140RPM)
- Максимальная вместимость: 48 штук для разъемов MU и LC, 36 штук для разъемов SC, FC, ST
- Высокая эффективность с 98% ∼ 100% первой отдачей для качества конечного листа
- Устройство для полировки волокон с независимым сжатием для каждого соединителя
- Уровень прохождения 3D полировки волоконно-оптических разъемов ≥ 98% (обычно 100% согласно IEC)
- Потеря обратной связи APC ≥ 60 дБ, потеря обратной связи PC ((UPC) ≥ 55 дБ, потеря вставки ≤ 0,20 дБ (типичная)
- Высококачественная конструкция из нержавеющей стали с тепловой обработкой обеспечивает точность и долговечность
- Отличная стабильность с 8-10-летним жизненным периодом
| Параметр | Спецификация |
|---|---|

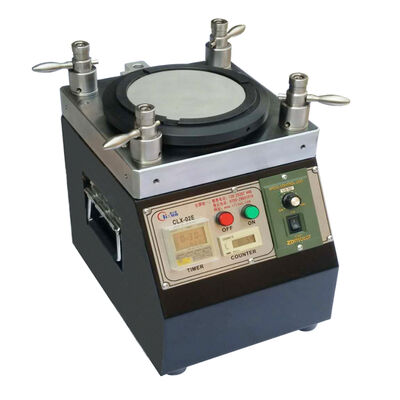

| Тип машины | CLX-02E |
| Размер продукта | L 240 мм × W 240 мм × H 260 мм |
| Чистая масса | 28 кг |
| Силовое питание | 110 ~ 230VAC 50Hz/60Hz |
| Электрическая энергия | 126 Вт |
| Относительная влажность | 15% ~ 85% |
| Рабочая температура | 8°C ~ 45°C |
| Превышение уровня вращения пластин | 127 мм (5 дюйм) |

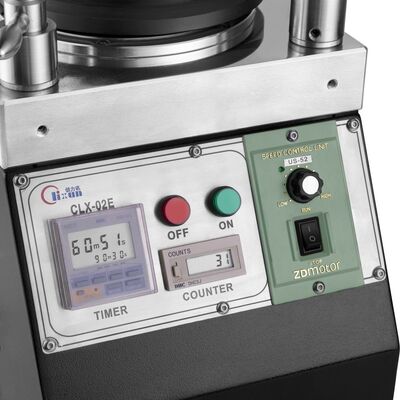

| Настройки времени | 99 мин 99 сек (максимум) |
| Потеря вставки | ≤ 0,20 дБ (типичный) |
| Возвратные потери | PC ((UPC) ≥ 55 дБ, APC ≥ 60 дБ |
| Тип соединителя | SM/UPC | SM/APC | MM/UPC |
|---|---|---|---|
| Потеря вставки | ≤ 0,20 дБ | ≤ 0,20 дБ | ≤ 0,50 дБ |
| Возвратные потери | ≥ 55 дБ | ≥ 60 дБ | ≥ 30 дБ |
| Параметр | Критерий UPC | Критерий APC |
|---|---|---|
| Радиус кривизны | 5-25 мм | 5-12 мм |
| Оффсет вершины | 0-50 мкм | 0-50 мкм |
| Высота волокна | -100 ~ +50 мкм | -100 ~ +50 мкм |
| Угол | n/a | 80,00+/-0,50° |
Основанная в 2010 году, Shenzhen Chuanglixun Optoelectronic Equipment Co., Ltd. является компанией по производству оборудования для оптической связи, интегрирующей исследования и разработки, производство,Послепродажное обслуживание и технические услугиМы не только продаем высококачественную продукцию и предоставляем хорошее послепродажное обслуживание, но и предоставляем бесплатную техническую поддержку нашим клиентам.Мы предлагаем эффективные решения технических проблем, возникающих при производстве оптических соединителей.
Основные характеристики продукта
Высокоточный станок для полировки оптоволокна для FTTH. Достигает вносимых потерь ≤0,20 дБ, обратных потерь ≥55 дБ (UPC), ≥60 дБ (APC). Обрабатывает 36–48 разъемов одновременно с выходом с первого прохода 98–100 %. Прочная конструкция из нержавеющей стали, гарантия 2 года.
