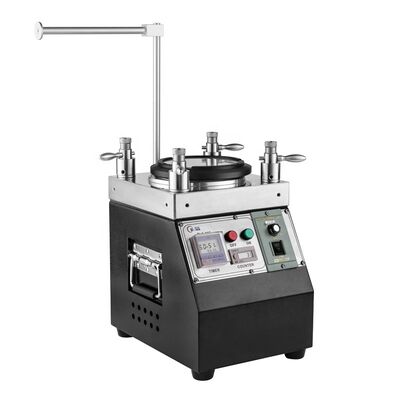

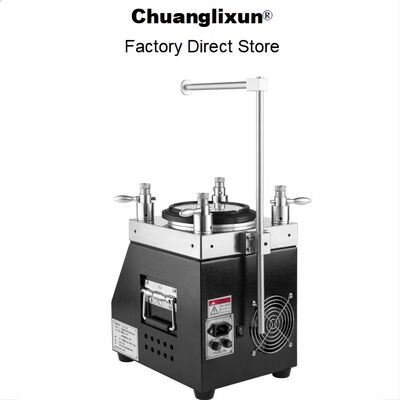

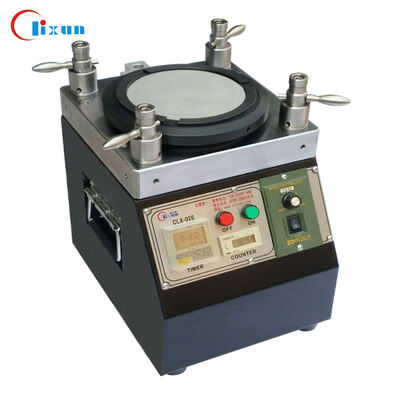

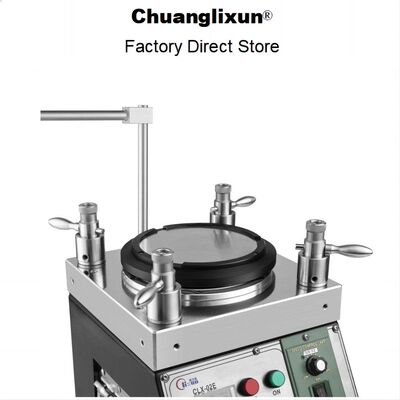

CLX-02E высокоточная оптоволоконная полировальная машина с мощностью 36 SC/52 LC и конструкцией из нержавеющей стали для использования на фабрике / лаборатории
Подробная информация о продукте
| Полируя емкость: | SC 36 макс, LC 52 макс | Прыжок в высоту: | <10um> |
|---|---|---|---|
| Вес нетто: | 28 кг | Размер машины: | 240х240х260мм |
| Полируя размер плиты: | 127 мм (5 дюймов) | Входная мощность: | 110~230 В переменного тока, 50/60 Гц |
| Электроэнергия: | 126 w | относительная влажность: | 15%~85% |
| Рабочая температура: | 10℃~40℃ | материал: | Нержавеющая сталь |
| Настройки времени: | 99 мин 99 сек (максимум) | Скорость вращения: | 140 об/мин |
| Вносимая потеря: | ≤0,20 дБ (СМ), ≤0,50 дБ (ММ) | Возвратная потеря: | ≥55 дБ (СМ), ≥30 дБ (ММ) |
| Радиус кривизны: | 5-25 мм (БКП), 5-12 мм (БТР) | ||
| Выделить |
Полировальный станок для оптоволокна емкостью 36 SC/52 LC,Высокоточный полировщик оптоволоконных разъемов,Оборудование для полировки оптического волокна из нержавеющей стали |
||
Описание продукта
Машина для полировки волоконной оптики CLX-02E разработана на основе международных универсальных стандартов и обширного практического опыта.Это передовое оборудование превышает требования геометрии конца GR-326 и включает в себя четырехугольное сжатие с инновационной технологией IPC-держателя, обеспечивая передовые результаты в отрасли.
Эта машина, предназначенная для массового производства, постоянно производит отличные конечные поверхности соединителей для соединителей LC, SC, ST, FC, MTRJ, E2000 и поддерживает приложения для полировки углов.Производительность остается неизменной независимо от того, полируют ли одновременно 1 или 24 разъема.
- Оборудование для полировки высокоточных волоконных оптических волокон с дорожками полировки на орбите планеты
- Быстрые сменные полирующие гигиены для эффективной работы
- Регулируемая скорость вращения полировки (обычно 140 оборотов в минуту)
- Максимальная вместимость: 48 штук для разъемов MU/LC, 36 штук для разъемов SC/FC/ST
- Уровень урожайности при первом прохождении 98-100% для качества конечной поверхности
- Структура IPC с независимым сжатием для каждого соединителя
- Уровень прохождения 3D ≥98% (обычно 100% по стандартам IEC)
- Потеря обратной связи APC ≥ 60 дБ, потеря обратной связи PC/UPC ≥ 55 дБ
- Потеря вставки ≤ 0,20 дБ (типичная)
- Высококачественная теплообработанная конструкция из нержавеющей стали для точности и долговечности
- Отличная стабильность с 8-10-летним жизненным периодом
| Размер машины | L 240 мм × W 240 мм × H 260 мм |
| Чистая масса | 28 кг |
| Вводная мощность | 110-230VAC 50Hz/60Hz |
| Электрическая энергия | 126 Вт |
| Относительная влажность | 15% - 85% |
| Рабочая температура | 10°C-40°C |
| Материал | Нержавеющая сталь |

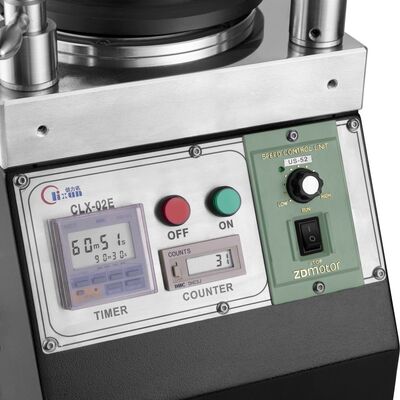

| Настройки времени | 99 мин 99 сек (максимум) |
| Скорость вращения пластинки | 140 оборотов в минуту |
| Высота прыжков на пластинке | < 10 мкм |
Высококачественная полировка конечного лица без белых пятен, без царапин и четко видимых краев волокна.
| Тип соединителя | SM/UPC | SM/APC | MM/UPC |
|---|---|---|---|
| Потеря вставки | ≤ 0,20 дБ | ≤ 0,20 дБ | ≤ 0,50 дБ |
| Возвратные потери | ≥ 55 дБ | ≥ 55 дБ | ≥ 30 дБ |
| Параметр | Критерий UPC | Критерий APC |
|---|---|---|
| Радиус кривизны | 5-25 мм | 5-12 мм |
| Оффсет вершины | 0-50 мкм | 0-50 мкм |
| Высота волокна | -100 ~ +50 мкм | -100 ~ +50 мкм |
| Угол | n/a | 80,00+/-0,50° |
Shenzhen Chuanglixun Optoelectronic Equipment Co., Ltd.
Основанная в 2010 году, Shenzhen Chuanglixun Optoelectronic Equipment Co., Ltd. является компанией по производству оборудования для оптической связи, интегрирующей исследования и разработки, производство,Послепродажное обслуживание и технические услугиМы предоставляем высококачественную продукцию, комплексное послепродажное обслуживание и бесплатную техническую поддержку для решения задач производства оптических волоконных соединений.
Мы используем крупные мировые перевозчики, включая DHL, FEDEX, UPS, EMS, TNT, или морской грузоперевозки.и мы выберем наиболее экономичный способ доставки на основе количества заказов.
Основные характеристики продукта
Станок для полировки оптоволокна CLX-02E обеспечивает высокоточную полировку торцов патч-кордов FTTH. Обладает емкостью 36 SC/52 LC, выходом первого прохода 98–100 % и результатами, совместимыми с IEC. Изготовлен из прочной нержавеющей стали для использования на заводе/в лаборатории, имеет 2-летнюю гарантию.
