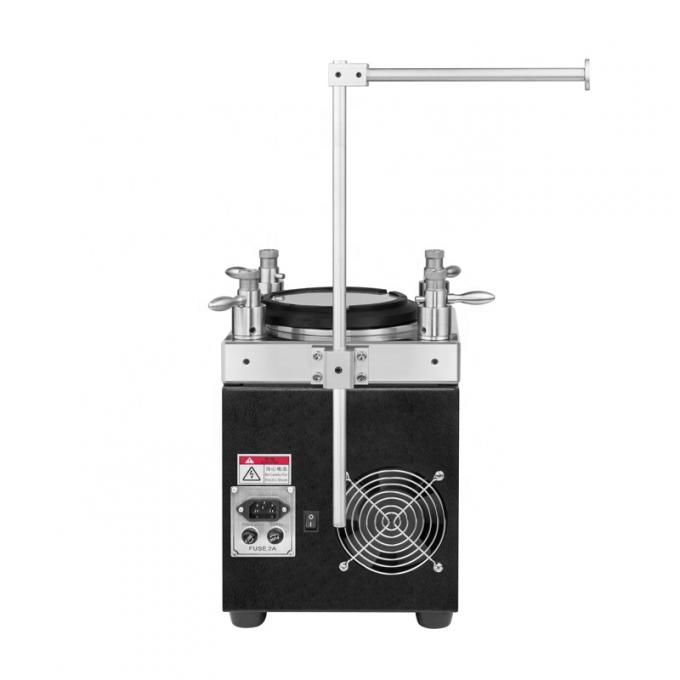

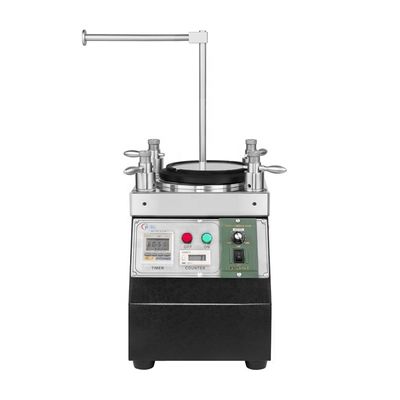

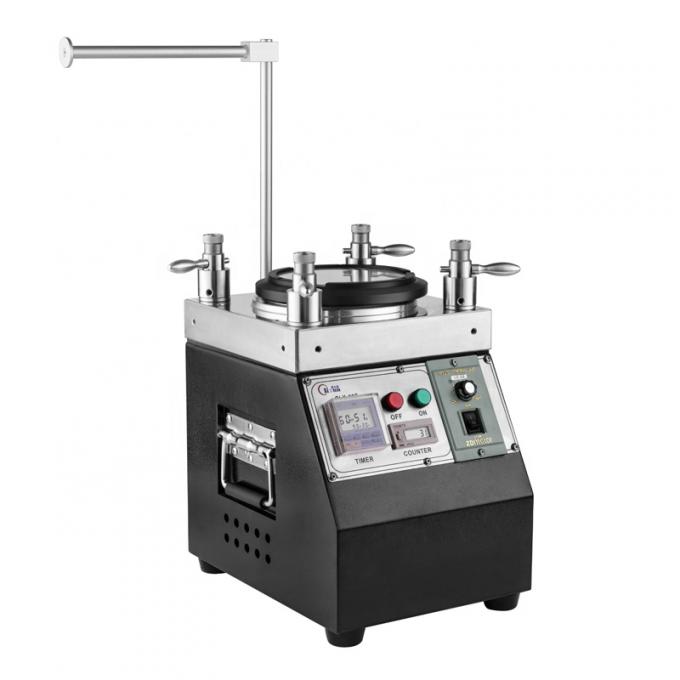

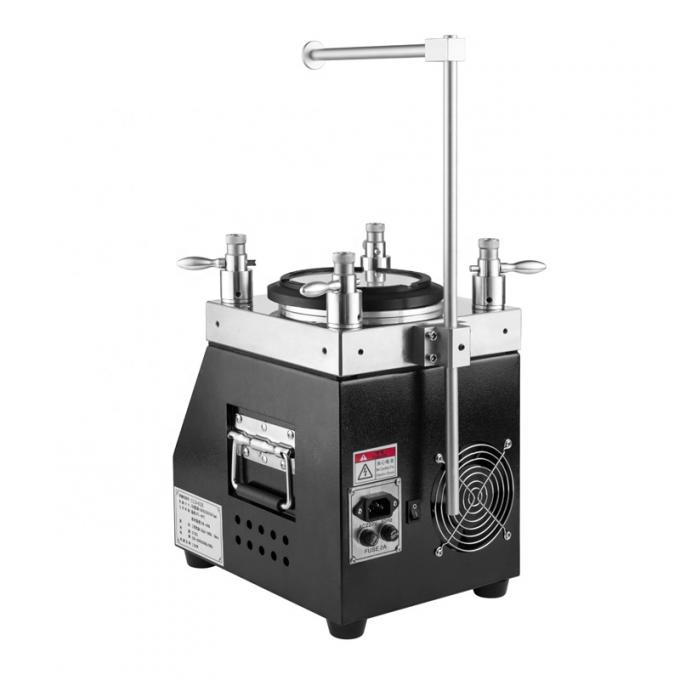

Производственная машина для шлифовки оптоволоконных шнуров
Эта оптоволоконная полировальная машина основана на международных универсальных стандартах и многолетнем практическом опыте.Он превышает требования для геометрии конца GR-326 и адаптируется к сжатию в четырех углах с помощью нового IТехнология держателя П.П.К., которая дает лучшие результаты в отрасли. Машина обеспечивает постоянные результаты при полировке 1 или 24 разъемов, с стабильной установкой и компактным размером.Проектированные для массового производства, он может обрабатывать отличные конечные поверхности соединителей LC, SC, ST, FC, MTRJ, E2000 и других типов, включая угловую полировку.
Ключевые особенности
- Оборудование для полировки высокоточных волокон оптических
- Стержни для шлифования
- Планетарные орбитальные полирующие трассы с регулируемой скоростью вращения (обычно 140RPM)

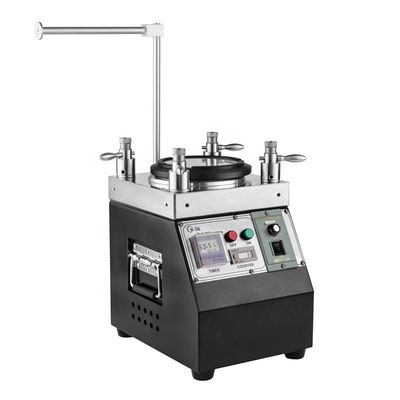

- Максимальная мощность полировки: 48 штук для разъемов MU/LC, 36 штук для SC/FC/ST
- Высокая эффективность с первой отдачей для качества конечной поверхности, достигающей 98%-100%
- Установка для полировки конструкции IPC с независимым сжатием для каждого соединителя
- Уровень прохождения 3D ≥98% (обычно 100% в соответствии со стандартами IEC)
- Потеря возврата: APC ≥60dB, PC ((UPC) ≥55dB
- Потеря вставки ≤ 0,20 дБ (типичная)
- Конструкция из высококачественной нержавеющей стали с тепловой обработкой для точности и долговечности
- Отличная стабильность с продолжительностью жизни 8-10 лет
Технические спецификации
| Параметр |
Стоимость |
| Тип машины |

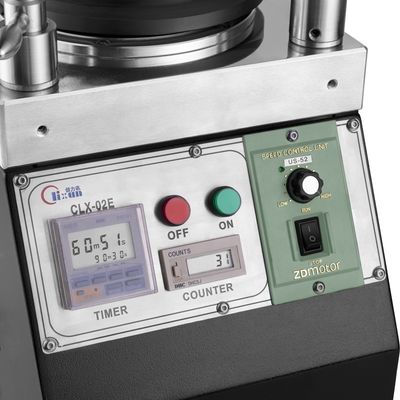

CLX-02E |
| Размер машины |
290 мм ((L) × 220 мм ((W) × 340 мм ((H) |
| Чистая масса |
28 кг |
| Вводная мощность |
110-120VAC / 220-230VAC 50Hz/60Hz |
| Электрическая энергия |
126 Вт |
| Относительная влажность |
15% - 85% |
| Рабочая температура |
8°C-45°C |
| Превышение уровня вращения пластин |
127 мм (5 дюйм) |
| Настройки времени |
99 мин 99 сек (максимум) |
| Скорость вращения пластинки |
140 оборотов в минуту |
| Высота прыжков на пластинке |
< 10 мкм |
| Уровень шума |
< 50 дБ |
Производительность полировки

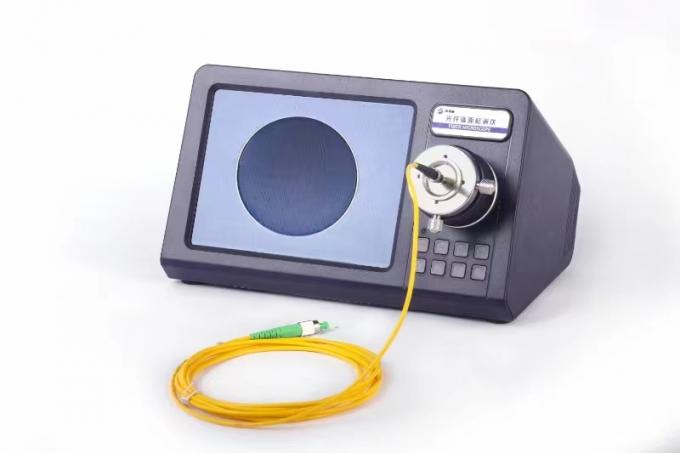

Результаты проверки конца волоконного покрытия
Высококачественная полировка конечного лица без белых пятен или царапин, четко видимые края волокон.
Результаты испытаний IL/RL
| Тип соединителя |
SM/UPC |
SM/APC |
MM/UPC |
| Потеря вставки |
≤ 0,20 дБ |
≤ 0,20 дБ |
≤ 0,30 дБ |
| Возвратные потери |
≥ 55 дБ |
≥ 60 дБ |
≥ 30 дБ |

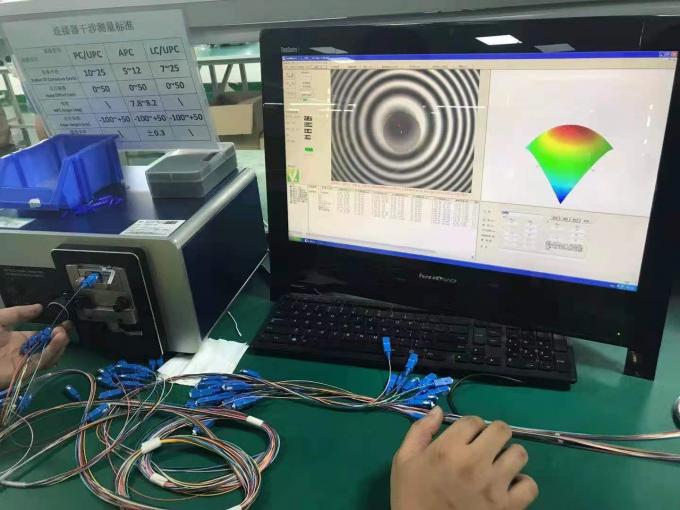

Результаты тестов по геометрии
| Параметр |
Критерий UPC |
Критерий APC |
| Радиус кривизны |
5-25 мм |
5-12 мм |
| Оффсет вершины |
0-50 мкм |
0-50 мкм |
| Высота волокна |
-100 ~ +50 мкм |
-100 ~ +50 мкм |
| Угол |
n/a |
80,00±0,50° |
О нашей компании

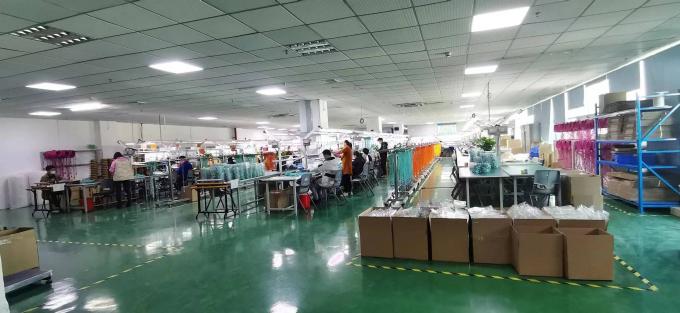

Shenzhen Chuanglixun Optoelectronic Equipment Co., Ltd была основана в 2010 году как компания по производству оборудования для оптической связи, интегрирующая исследования и разработки, производство,Послепродажное обслуживание и технические услугиМы предоставляем не только высококачественные продукты и отличное послепродажное обслуживание,но также бесплатная техническая поддержка наших клиентов с решениями технических проблем, возникающих в производстве волоконно-оптического патча кабеля.
Информация о судоходстве
Мы обычно используем DHL, FedEx, UPS, EMS, TNT или морскую перевозку. Вы можете предоставить свой счет курьера, и мы поможем выбрать наиболее экономичный способ доставки на основе количества.
Часто задаваемые вопросы
Вы завод или торговец?
Мы фабрика.
Каков ваш MOQ?
Минимальное количество заказа - 1 штук.
Вы предоставляете образцы услуг?
Да, мы предоставляем образцы.
Как ты собираешься отправить меня?
Отправка занимает 4-6 дней через DHL или FedEx, с возможностью продления в зависимости от количества заказа.
Как мы заплатим?
Мы принимаем заранее бронирование или несколько способов оплаты, включая T / T и T / L.
Как долго действует гарантия на ваш продукт?
1 год гарантии (бесплатный ремонт за исключением расходных материалов).
Вы предоставляете индивидуальные услуги?
Да, мы предоставляем настройку на основе требований клиента.
