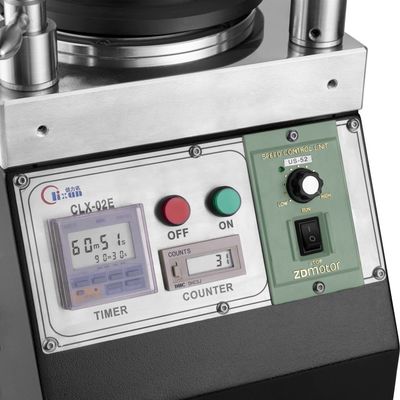

CLX02E Машина для изготовления шнуров для пластиковых волокон - машина для полировки оптических волокон
Машина для полировки волоконной оптики основана на международных универсальных стандартах и многолетнем практическом опыте.Он превышает требования для геометрии конца GR-326 и адаптируется к сжатию в четырех углах с помощью нового IЭта машина отличается отсутствием изменчивости в результатах при полировке 1 или 24 разъемов, стабильной установкой и компактным размером.Проектированные для нужд массового производства, он может обрабатывать отличные конечные поверхности соединителей для соединителей LC, SC, ST, FC, MTRJ, E2000, включая полировку углов.
Ключевые особенности
Оборудование для полировки высокоточных волокон оптических
Быстрые сменные полирующие гигиены для эффективной работы
Пути полировки орбиты планеты с регулируемой скоростью вращения (обычно 140RPM)
Высокая емкость: 48 штук для разъемов MU/LC, 36 штук для SC/FC/ST
Урожайность первого прохождения для качества конечной поверхности достигает 98% 100%
Устройство для полировки волокон с независимым сжатием для каждого соединителя
Уровень прохождения 3D ≥98% (100% типично, согласно стандартам IEC)
Отличная производительность: потеря обратной связи APC ≥60dB, потеря обратной связи PC ((UPC) ≥55dB, потеря вставки ≤0,20dB (типичный)
Конструкция из высококачественной нержавеющей стали с тепловой обработкой для точности и долговечности
Отличная стабильность с продолжительностью жизни 8-10 лет
Технические спецификации
| Тип машины |
CLX-02E |
| Размер машины |
L 240 мм × W 240 мм × H 260 мм |
| Чистая масса |
28 кг |
| Вводная мощность |
110 ~ 230VAC 50Hz/60Hz |
| Электрическая энергия |
126w |
| Относительная влажность |
15% ~ 85% |
| Рабочая температура |
8°C ~ 45°C |
| Превышение уровня вращения пластин |
127 мм (5 дюйм) |
| Настройки времени |
99 мин 99 сек (максимум) |
| Скорость вращения пластинки |
140 оборотов в минуту |
| Высота прыжков на пластинке |
< 10 мм |
| Конфигурация давления |
21 ~ 36 Н/см2 |
| Уровень шума |
< 50 дБ |
Производительность полировки

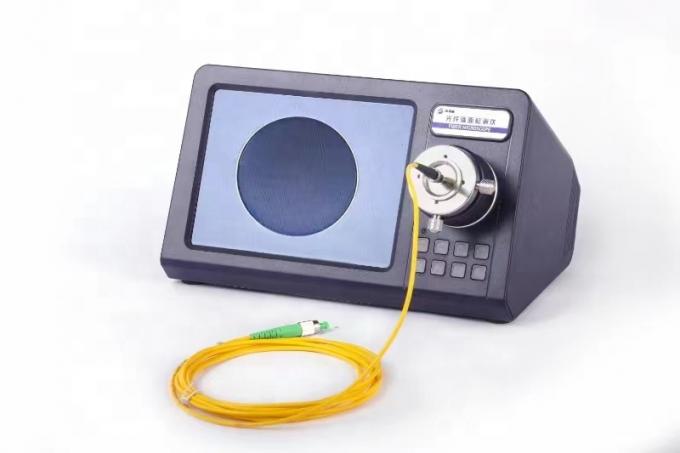

Результаты проверки конца волоконного покрытия
Высококачественная полировка конечного лица без белых пятен или царапин, четко видимые края волокон.

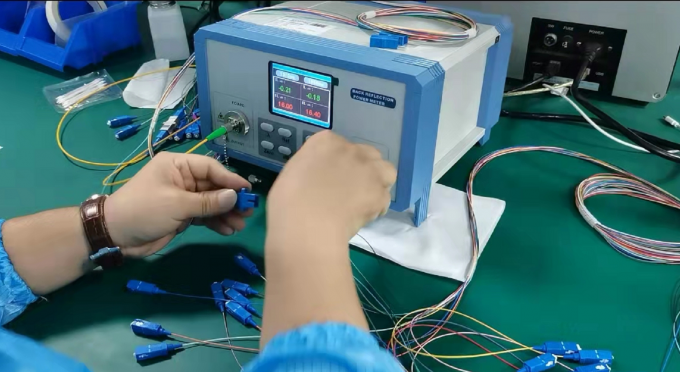

Результаты испытаний IL/RL
| Тип соединителя |
SM/UPC |
SM/APC |
MM/UPC |
| Потеря вставки |
≤ 0,20 дБ |
≤ 0,20 дБ |
≤ 0,50 дБ |
| Убытки от возврата |
≥ 55 дБ |
≥ 55 дБ |
≥ 30 дБ |

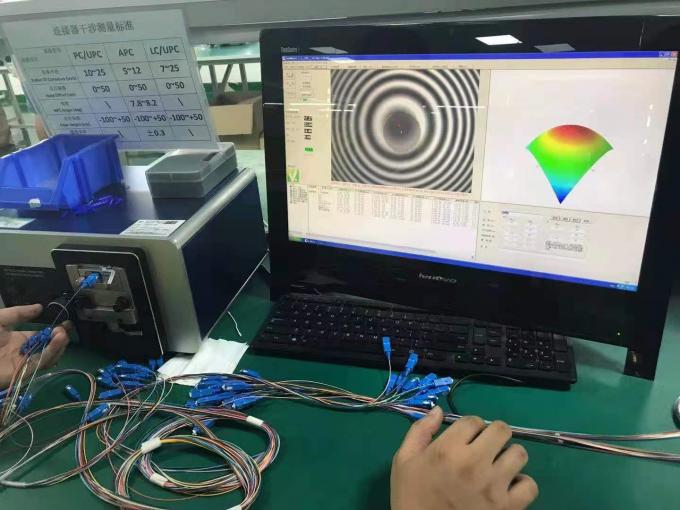

Результаты тестов по геометрии
| Параметры |
Критерий UPC |
Критерий APC |
| Радиус кривизны |
5-25 мм |
5-12 мм |
| Оффсет вершины |
0-50 мкм |
0-50 мкм |
| Высота волокна |
-100 ~ +50 мкм |
-100 ~ +50 мкм |
| Угол |
n/a |
80,00+/-0,50° |
Часто задаваемые вопросы
Вы завод или торговец?
Мы фабрика.
Каков ваш MOQ?
Минимальное количество заказа - 1 штук.
Вы предоставляете образцы услуг?
Да, мы предоставляем образцы.
Как ты собираешься отправить меня?
Мы отправляем по DHL или FedEx в течение 4-6 дней (может варьироваться в зависимости от количества заказа).
Как мы заплатим?
Мы принимаем заранее бронирование или несколько способов оплаты, включая T / T и T / L.
Как долго действует гарантия на ваш продукт?
1 год гарантии (бесплатный ремонт, кроме расходных материалов).
Вы предоставляете индивидуальные услуги?
Да, мы предоставляем настройку в соответствии с требованиями клиента.
О компании Shenzhen Chuanglixun Optoelectronic Equipment Co., Ltd.
Основанная в 2010 году, Shenzhen Chuanglixun Optoelectronic Equipment Co., Ltd. является компанией по производству оборудования для оптической связи, интегрирующей исследования и разработки, производство,Послепродажное обслуживание и технические услугиМы не только продаем высококачественную продукцию с хорошим послепродажным обслуживанием, но и предоставляем бесплатную техническую поддержку и решения технических проблем, возникающих при производстве оптоволоконных соединителей.
