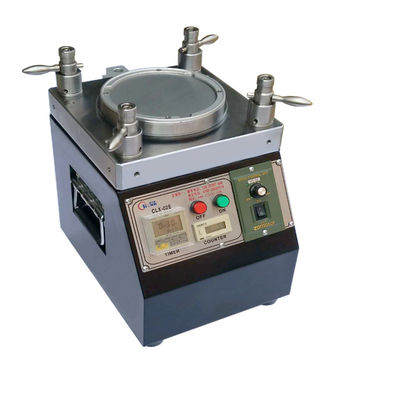

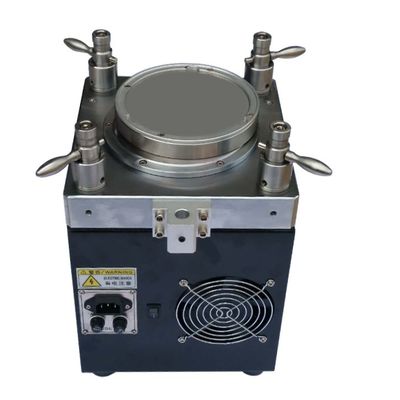

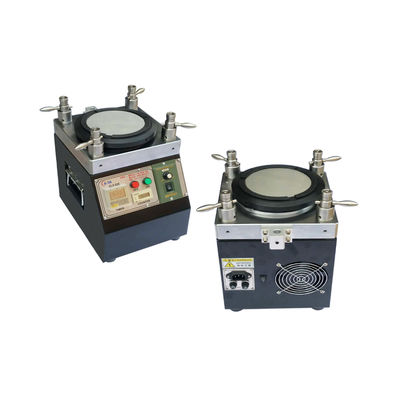

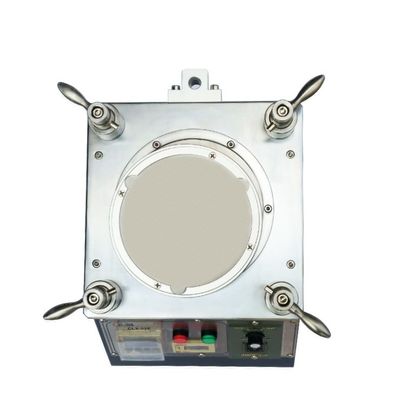

Высокоточная оптоволоконная полировальная машина с регулируемой скоростью 140 оборотов в минуту для 48 MU/LC и 36 соединителей SC/FC/ST
Подробная информация о продукте
| Напряжение: | 110~230 В переменного тока, 50/60 Гц | Власть: | 126w |
|---|---|---|---|
| Масса: | 27 кг | Размеры: | Д 240 мм х Ш 240 мм х В 260 мм |
| Тип разъема: | СК/ФК/СТ/ЛК/Э2000/СМА905/МУ | Рабочая температура: | 8°С-45°С |
| Вращающаяся пластина, наружный диаметр: | 127 мм (5 дюймов) | Настройки времени: | 99 мин 99 сек (максимум) |
| Скорость вращения: | 140 об/мин | Пластина: | < 10="" um=""> |
| Конфигурация давления: | 21 ~ 36 Н/см2 | Уровень шума: | < 50="" dB=""> |
| Вибрация рабочего состояния: | 0,25 г 5–100 Гц 10 мин. | Остановка вибрации статуса: | 0,50 г 5–100 Гц 10 мин. |
| Относительная влажность: | 15%~85% | ||
| Выделить |
Регулируемая скорость 140RPM Волоконно-оптическая полировальная машина,48 шт. МУ/ЛК мощность Патч Шнур Полирующая машина,36 шт. СК/ФК/СТ мощность Полировщик волоконного соединителя |
||
Описание продукта
- Высокоточное оборудование для полировки оптоволокна
- Быстросменные полировальные приспособления для эффективной работы
- Траектории полировки по планетарной орбите с регулируемой скоростью вращения (обычно 140 об/мин)
- Высокая производительность: 48 шт. для разъемов MU/LC, 36 шт. для разъемов SC/FC/ST
- Выход первого прохода 98%-100% для качества торцевой поверхности

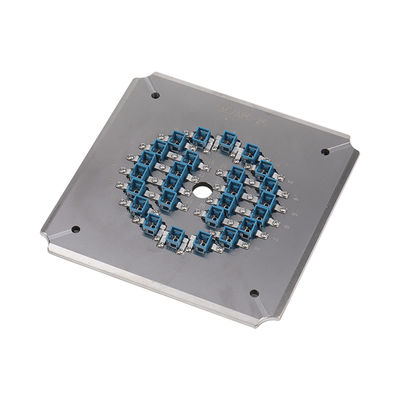

- Приспособление структуры IPC с независимым сжатием для каждого разъема
- 3D-проходимость ≥98% (обычно 100% в соответствии со стандартами IEC)
- Обратные потери APC ≥60 дБ, обратные потери PC(UPC) ≥55 дБ, вносимые потери ≤0,20 дБ (типичные)
- Конструкция из термообработанной нержавеющей стали для точности и долговечности (срок службы 8-10 лет)
| Спецификация | Значение |
|---|---|
| Тип станка | CLX-02E |
| Размер станка | Д 240 мм × Ш 240 мм × В 260 мм |
| Вес нетто | 28 кг |
| Входная мощность | 110~230 В переменного тока 50 Гц/60 Гц |
| Электрическая мощность | 126 Вт |
| Относительная влажность | 15%~85% |
| Рабочая температура | 8℃~45℃ |
| Наружный диаметр вращающейся пластины | 127 мм (5 дюймов) |
| Настройки времени | 99 мин 99 сек (макс.) |
| Скорость вращения пластины | 140 об/мин |
| Высота неровности пластины | < 10 μm |
| Конфигурация давления | 21 ~ 36 Н/см² |
| Уровень шума | < 50 дБ |
| Тип разъема | SM/UPC | SM/APC | MM/UPC |
|---|---|---|---|
| Вносимые потери | ≤0,20 дБ | ≤0,20 дБ | ≤0,50 дБ |
| Обратные потери | ≥55 дБ | ≥55 дБ | ≥30 дБ |
| Параметры | Критерий UPC | Критерий APC |
|---|---|---|
| Радиус кривизны | 5-25 мм | 5-12 мм |
| Смещение вершины | 0-50μm | 0-50μm |
| Высота волокна | -100~+50μm | -100~+50μm |
| Угол | н/д | 8,00+/-0,50° |
