Волокна соединителя SC UPC ESC250D соединитель быстрого быстрый
Характер продукции

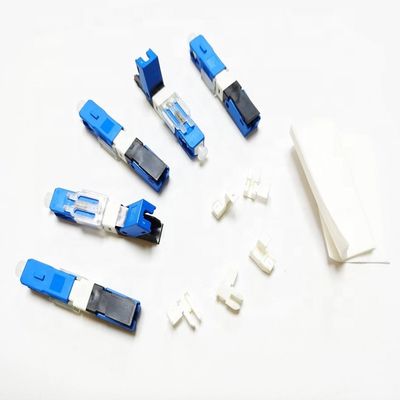

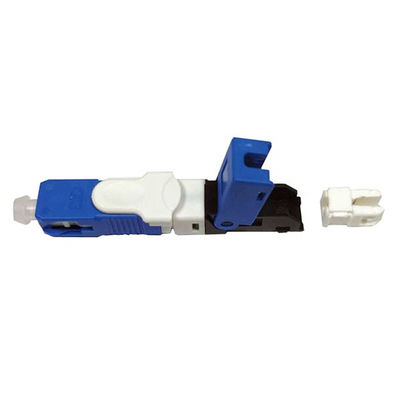

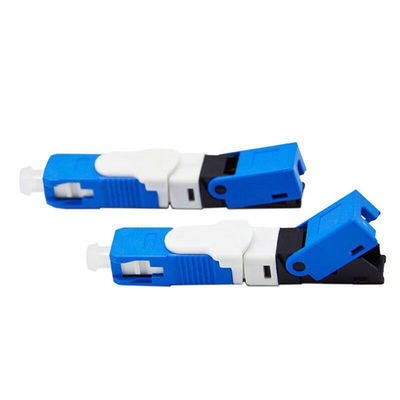

Быстрый соединитель (соединитель сборки на месте или прекращенный полем соединитель волокна, быстро соединитель волокна собрания) революционное поле - installable соединитель стекловолокна который не требует никакой эпоксидной смолы и никакого полировать. Уникальный дизайн запатентованного тела механического соединения включает фабрик-установленное волокно заштырит и пре-отполированный керамический ferrule. Используя это приобъектное собрание
оптически соединитель, возможно улучшить гибкость оптически связывая проволокой дизайна так же, как уменьшающ время требуемое для прекращения волокна. Быстрые серии соединителя уже популярное решение для оптически проводки внутри зданий и полов для применений CCTV LAN& и FTTH.
Спецификация
Имя | Спецификация |
Тип волокна | Одиночный режим или Multi режим |
Применимый для | Крытое или на открытом воздухе FTTH |
Диаметр кабеля | 2*3mm |
Диаметр ядра Cermic | 2.499±0.002mm |
Концентричность керамического ядра | ≤0.5um |
Материал пластиковых частей | PBT (основной корпус); PEI (внутреннее ядро); Пылезащитный колпачок (PE) |
Материал весны | 304 |
Введенная конечная грань
1. Метод контроля конечной грани штепсельной вилки: тест аппаратуры 100% осмотра конца 400#.
2. Региональная карта эскиза.
3. Требование к конечной грани.
Дефект региона | Регион a (0~25um) |
Регион b (25~125um) |
Регион c (125~250um) |
Царапина | Позвольте одной царапине не больше чем ядр волокна и width≤1um | Позвольте 2 scratchs и width≤2um | Позвольте 5 scratchs и ≤ 2um ширины |
Спекл | Позвольте одному спеклу не больше чем ядр волокна и diameter≤1um | Позвольте 2 спеклам и diameter≤2um | Позвольте 2 спеклам и ≤ 5um диаметра |
Рисберма | Между зоной b и зоной c, позвольте рисберме которая ширина апертуры более менее чем 5um; и длина рисбермы чем 30% из периметр конца волокна |
Конечная грань 3D ядра вставки
ПК | UPC | |
Высота волокна (nm) | -100~+50 | -100~+50 |
Погнутость Radiusof (mm) | 5~12 | 10~25 |
Смещение вершины (um) | ≤50 | |
Ошибка угла (°) | ±0.3 |
Длина вырезывания волокна
Дополнение одно, экологическое испытание
Проект | Условие испытаний | Индексируйте | Контролировать пропорцию |
Высокая температура | 85℃, 96H | ≤ 0.2dB ΔIL | Случайный контроль WIP 5pcs |
Низкая температура | -25℃, 96H | ≤ 0.2dB ΔIL | |
Петля | -25~+85℃, 3.5H/Cycle, петля 40times | ≤ 0.2dB ΔIL | |
Горячий и влажный | 110℃, 90%RH, 2 атмосферное давление, 96H | ≤ 0.2dB ΔIL | |
Погружение | 43ºC, PH5.5, 168H | ≤ 0.2dB ΔIL |
Дополнение 2, механический тест
Проект | Условие испытаний | Индексируйте | Контролировать пропорцию |
Атаковать | 1.8m, 3 осевое, 8 раз/осевой | ΔIL≤0.2dB | Случайный контроль WIP 5pc |
Вибрация | 10 к 50HZ, 45 раз /min, амплитуда 0.75mm, 3 осевое. Каждое осевое 30min | ΔIL≤0.2dB | |
Обратный | Машина 20 расстояния до 28cm, + 180 градусов, времена 6s/, 25 раз | ΔIL≤0.2dB | |
растяжимый | Расстояние от штепсельной вилки 20 до 28cm, 1min, и нагрузка 50N |
ΔIL≤0.2dB |
